医用气体系统中心吸引系统管网与中心供氧系统管道安装类似,一般并线安装,下面我们就了解一下医用中心吸引系统的管道网络怎么安装。

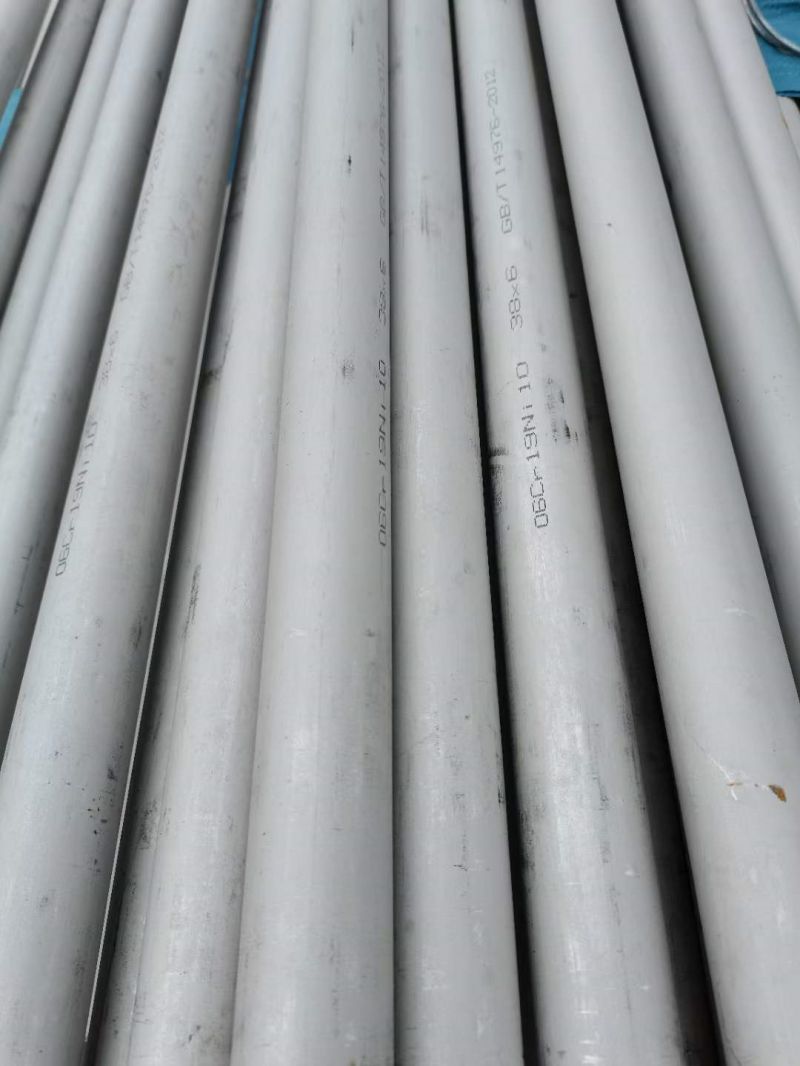

一、医用中心吸引不锈钢主管道(脱脂、吹扫、绝缘处理、气密性实验):
1、材质:06Cr19Ni10 无缝不锈钢
2、连接形式:氩弧焊
3、规格:外径Φ45×壁厚 2(mm)
4、医用中心吸引系统管道安装前必须全部脱脂酸洗,用无油压缩空气或氮气吹扫干净,封堵两端,防止灰尘和油污污染管道。
5、管道要求加装支架,支架与管道之间要作绝缘处理,穿墙管道要加装套管;
6、医用中心吸引系统管道焊接完成后要进行耐压试验、气密性试验、吹扫。
7、所有医用中心吸引系统管道安装接地装置。
二、医用中心吸引系统吸引不锈钢副管道(脱脂、吹扫、绝缘处理、气密性实验):
1、材质:06Cr19Ni10 无缝不锈钢
2、连接形式:氩弧焊
3、规格:外径Φ32×壁厚 2(mm)
4、医用中心吸引系统管道安装前必须全部脱脂酸洗,用无油压缩空气或氮气吹扫干净,封堵两端,防止灰尘和油污污染管道。
5、医用中心吸引系统管道要求加装支架,支架与管道之间要作绝缘处理,穿墙管道要加装套管;
6、焊接完成后要进行耐压试验、气密性试验、吹扫。
7、所有管道安装接地装置。
三、医用中心吸引系统吸引不锈钢支管道(脱脂、吹扫、绝缘处理、气密性实验):
1、材质:06Cr19Ni10 无缝不锈钢
2、连接形式:氩弧焊
3、规格:外径Φ10×壁厚 1(mm)
4、医用中心吸引系统管道安装前必须全部脱脂酸洗,用无油压缩空气或氮气吹扫干净,封堵两端,防止灰尘和油污污染管道。
5、管道要求加装支架,支架与管道之间要作绝缘处理,穿墙管道要加装套管;
6、焊接完成后要进行耐压试验、气密性试验、吹扫。
7、所有管道安装接地装置。
四、吸引终端:
1、材质:黄铜
2、终端流量:最大流量 40L/min。
3、连接方式:氩弧焊焊接,球头密封
4、医用吸引终端采用终端,该插座为金属制造之设计,使用时只要将仪器插入终端就能自动定位并具有防错插与固定功能,调节开关至合适的使用流量,即可供病人使用。
5、医用吸引终端具有抑菌功能,带二级锁防止脱落
6、自带维修阀,如发现终端泄漏,可关闭终端自带的检修开关,检查泄漏原因。故障排除后,打开检修开关,恢复正常使用。
7、医用中心吸引系统终端表面具有抑菌功能或抗细菌性能。
五、吸引楼层维修阀:
1、材质:不锈钢
2、连接方式:氩弧焊焊接
3、所有医用中心吸引系统检修阀全部脱脂酸洗并逐个试压
4、规格:≥内径 DN32(mm)

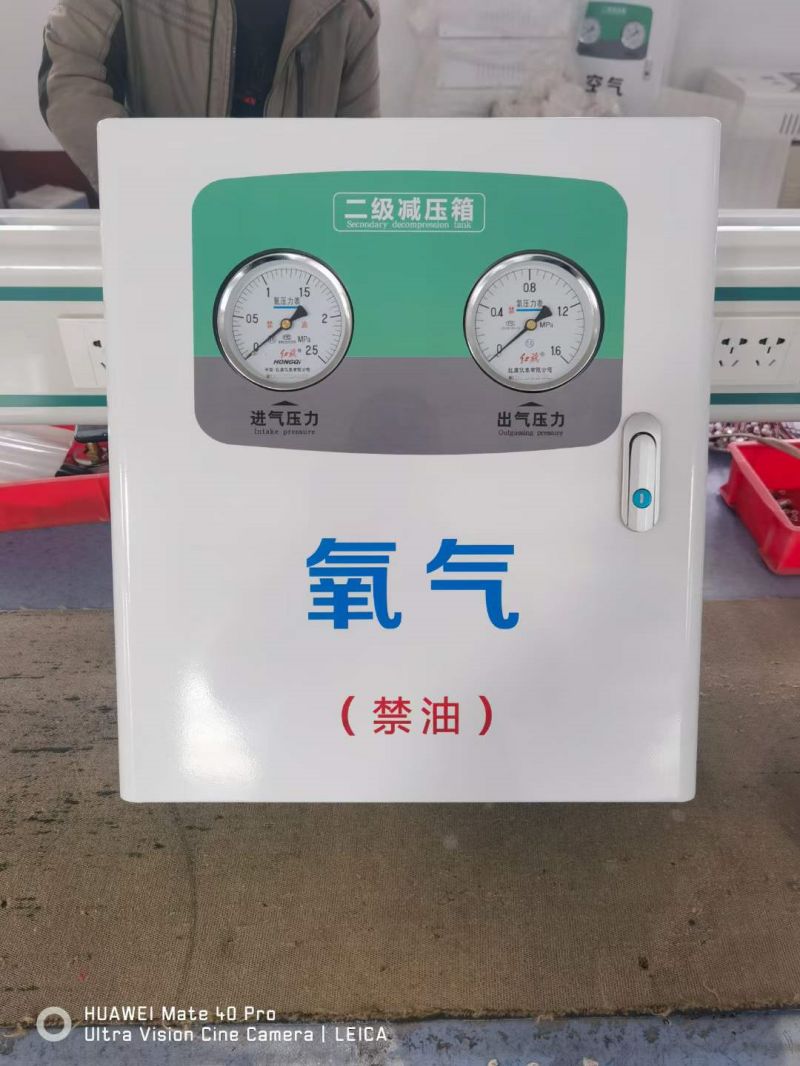

六、氧气二级稳压箱:
1、输入压力:0.5-1.0Mpa,输出压力:0.455-0.95MPa,输出流量:≥20 立方/小时
2、材质:06Cr19Ni10 无缝不锈钢
3、工艺:包含气密性、耐压试验,脱脂处理,配阀门管件。
4、配置:外壳采用冷轧板喷塑处理,医用中心吸引系统管道及管件均进行脱脂及耐压试验,能满足对接件强度要求和防静电要求,而且全部禁油,带安全泄压装置。
七、气体质量流量计:
1、LED 数字显示可显示瞬时流量和总量
2、工作压力:1.0Mpa
3、准确等级:2.0 级
4、流量范围:0-200L/min
八、医用中心吸引系统区域报警器(二气):
1、方式:风鸣声报警
2、用途:监测楼层压力
