医用气体系统中心供氧系统管线是重要的医用气体系统组成部分,今天我们就讲一下涉及最多的氧气管道应该如何选材及安装
一、氧气不锈钢主管道(脱脂、吹扫、绝缘处理、气密性实验):

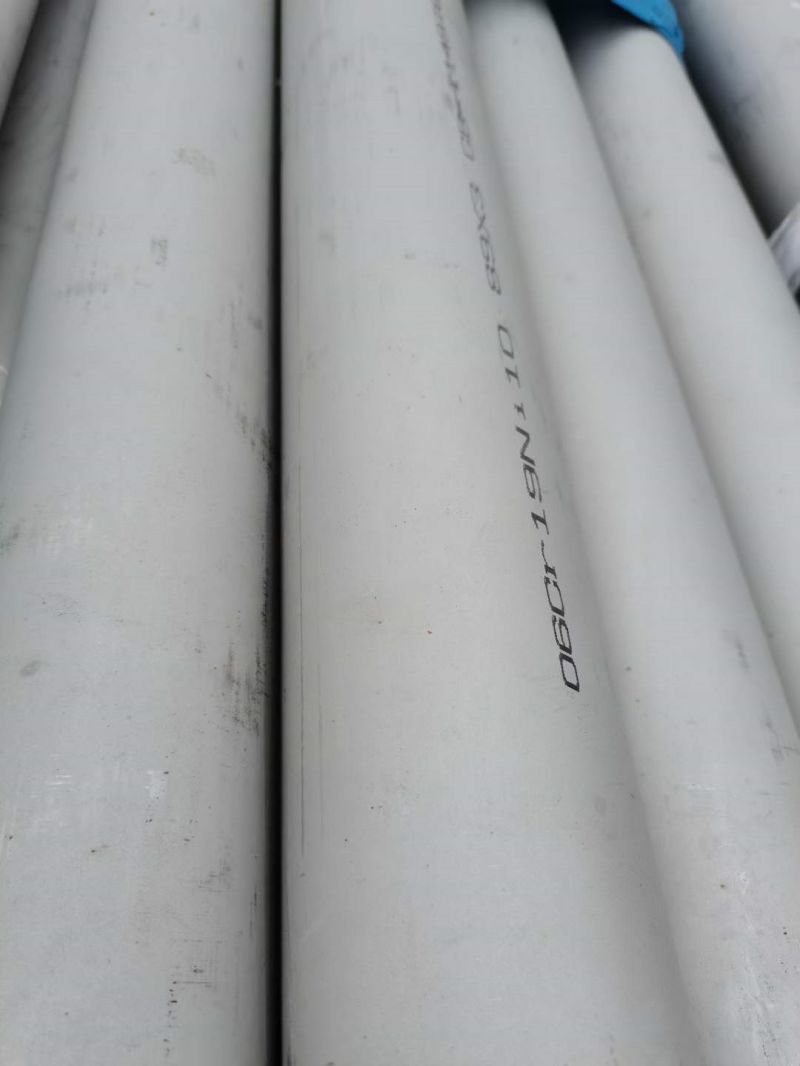

1、材质:06Cr19Ni10 无缝不锈钢
2、连接形式:氩弧焊
3、规格:外径Φ20×壁厚 2(mm)
4、医用中心供氧系统管道安装前必须全部脱脂酸洗,用无油压缩空气或氮气吹扫干净,封堵两端,防止灰尘和油污污染管道。
5、管道要求加装支架,支架与管道之间要作绝缘处理,穿墙管道要加装套管;
6、医用中心供氧系统管道焊接完成后要进行耐压试验、气密性试验、吹扫。
7、所有医用中心供氧系统管道安装接地装置。
二、医用中心供氧系统氧气不锈钢副管道(脱脂、吹扫、绝缘处理、气密性实验):
1、材质:06Cr19Ni10 无缝不锈钢
2、连接形式:氩弧焊
3、规格:外径Φ16×壁厚 1.5(mm)
4、医用中心供氧系统管道安装前必须全部脱脂酸洗,用无油压缩空气或氮气吹扫干净,封堵两端,防止灰尘和油污污染管道。
5、医用中心供氧系统管道要求加装支架,支架与管道之间要作绝缘处理,穿墙管道要加装套管;
6、焊接完成后要进行耐压试验、气密性试验、吹扫。
7、所有医用中心供氧系统管道安装接地装置。
三、医用中心供氧系统氧气不锈钢支管道(脱脂、吹扫、绝缘处理、气密性实验):
1、材质:06Cr19Ni10 无缝不锈钢
2、连接形式:氩弧焊
3、规格:外径Φ10×壁厚 1.0(mm)
4、医用中心供氧系统管道安装前必须全部脱脂酸洗,用无油压缩空气或氮气吹扫干净,封堵两端,防止灰尘和油污污染管道。
5、管道要求加装支架,支架与管道之间要作绝缘处理,穿墙管道要加装套管;
6、医用中心供氧系统管道焊接完成后要进行耐压试验、气密性试验、吹扫。
7、所有管道安装接地装置。

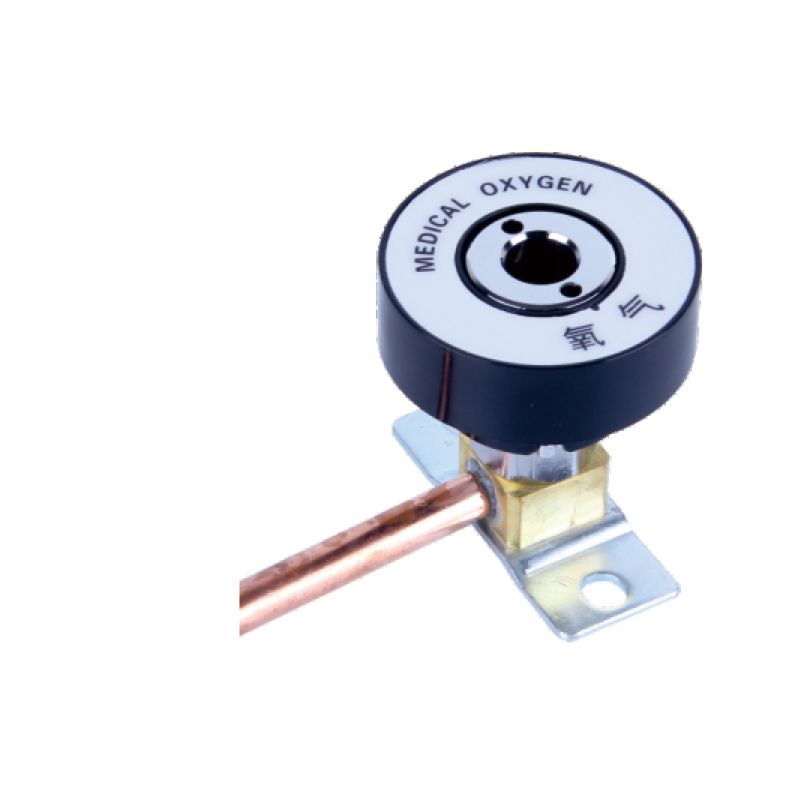

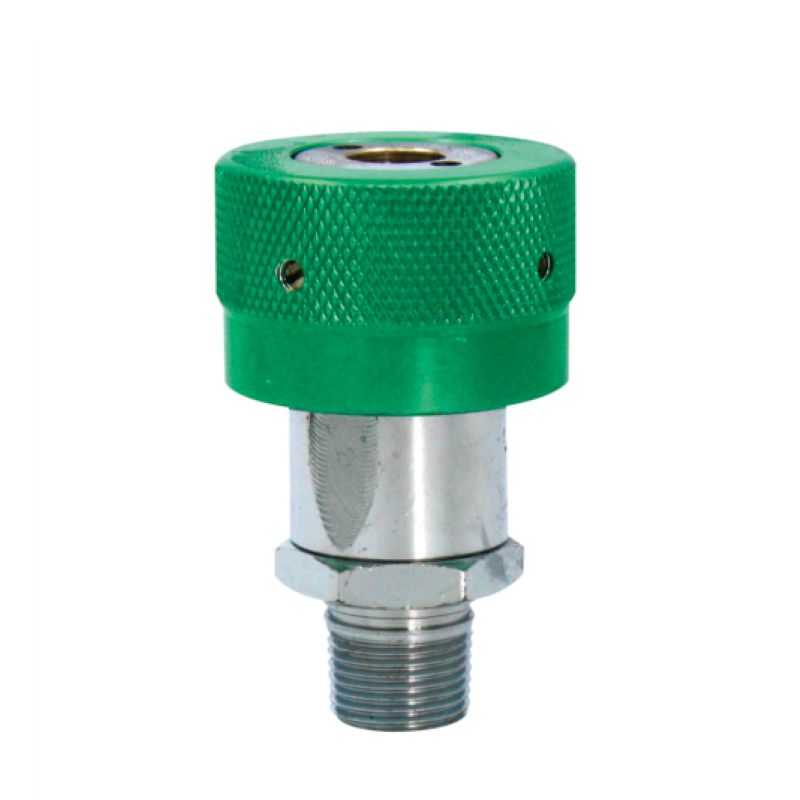

四、医用中心供氧系统氧气终端:
1、材质:黄铜
2、终端流量:≥10L/min。
3、连接方式:氩弧焊焊接,球头密封
4、医用中心供氧系统氧气终端采用终端,该插座为金属制造之设计,使用时只要将仪器插入终端就能自动定位并具有防错插与固定功能,调节开关至合适的使用流量,即可供病人使用。
5、氧气终端具有抑菌功能,带二级锁防止脱落。
6、自带维修阀,如发现终端泄漏,可关闭终端自带的检修开关,检查泄漏原因。故障排除后,打开检修开关,恢复正常使用。
7、医用中心供氧系统终端表面具有抑菌功能或抗细菌性能。
五、医用中心供氧系统氧气楼层维修阀:
1、材质:不锈钢
2、连接方式:氩弧焊焊接,球头密封
3、所有医用中心供氧系统检修阀全部脱脂酸洗并逐个试压
4、规格:≥内径 DN16(mm)

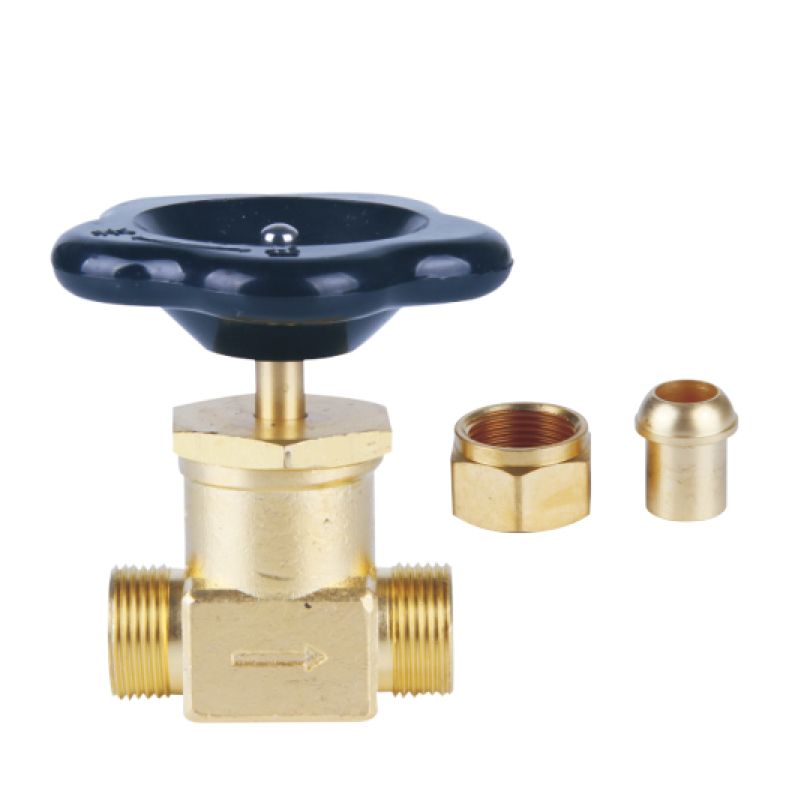

六、医用中心供氧系统氧气维修阀:
1、材质:黄铜
2、连接方式:6YC 球头连接,球头密封
3、所有医用中心供氧系统检修阀全部脱脂酸洗并逐个试压
4、规格:≥内径 DN10(mm)
七、医用中心供氧系统氧气管道支架制作:
1、材质:碳钢
2、规格:30×30 角钢
3、长度:30cm 到 35cm 之间
八、医用中心供氧系统主管道角钢支架:
1、材质:碳钢
2、规格:40×40 角钢
3、长度:30cm 到 40cm 之间
