医用气体压缩空气系统安装设计说明

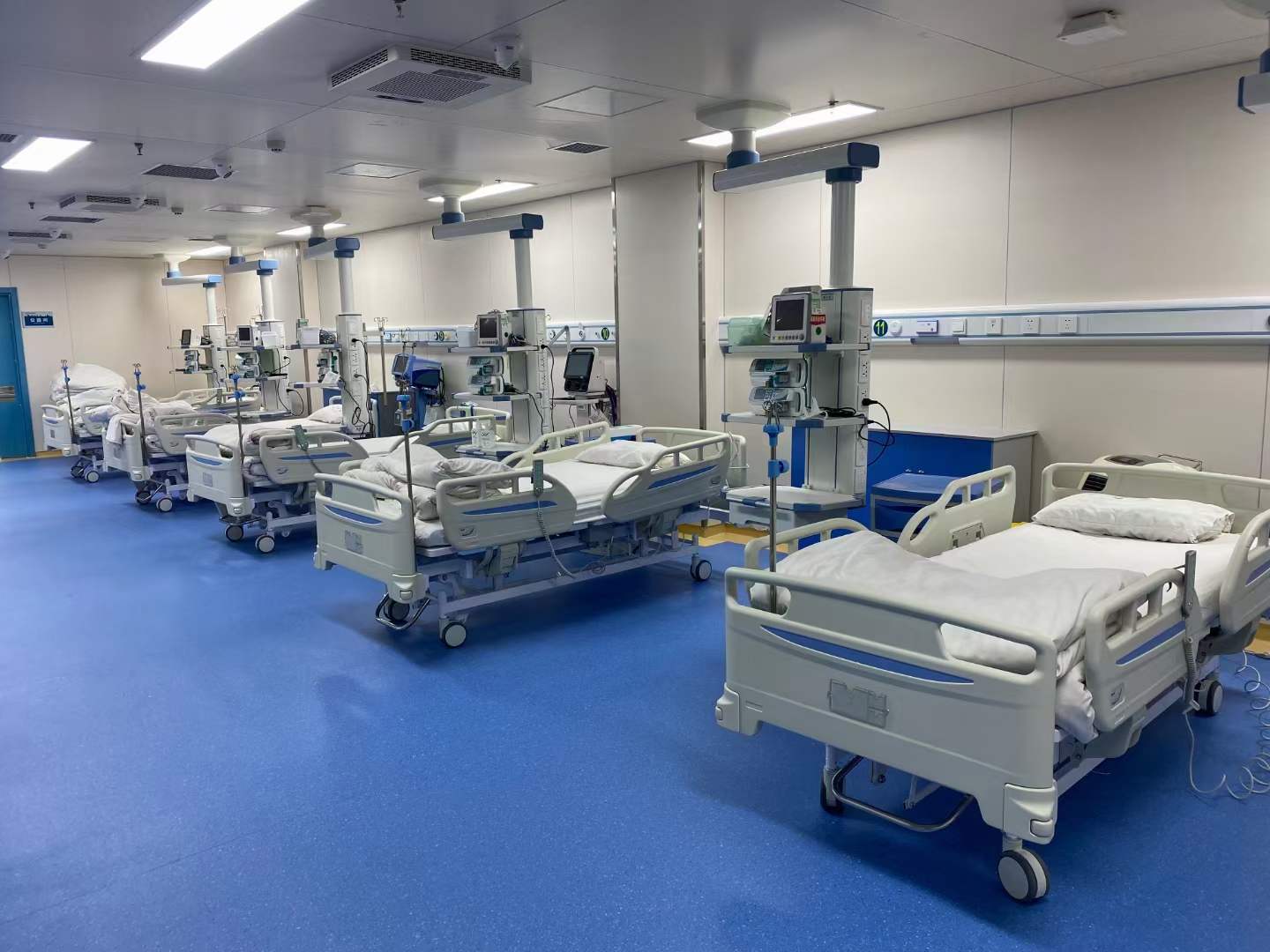

空气系统的动力源是中央压缩站的压缩空气机组，通过该机组供气，使管路中的空气达到所需的压力和流量，从而在手术室、ICU等重病房的终端处产生所需压力，为医疗设备提供使用。

1、医用压缩空气站

1.医用压缩空气站位于地下层，设备配置如下：

设备编号、设备名称、技术规格、数量

详细清单请查看，要求空气压缩机排气量不小于2.1m3/min，功率不少于15KW。

两台冷冻式干燥器，排气量不低于每分钟3.0立方米。

3个2.0立方米的不锈钢储气缓冲罐

4个粗级除尘过滤器，每台单机处理量可达4.2m3/min，过滤出来的粉尘精度高达1μm。

此款精密除尘过滤器单机处理量为4.2立方米/分钟，除尘精度达0.01微米。

该活性炭过滤器单机处理量为≥4.2m3/min，并可达到精度要求：＜0.01µm（除尘）＜0.01ppm（除油）。

7种消毒过滤器，单台处理量≥6立方米/分钟。

8号配电柜需要投标人自行配置，以满足所需功率。

本要求为9号空气传输管道使用的大流量调压装置。该装置包括一组主用和备用的调压阀，单个调压阀的流量需要由投标人根据需要自行配置。进口压力不能低于0.8Mpa，出口压力不能低于0.45Mpa。调压阀的材质为铸铁，包括阀门、安全阀、压力表、支架等多个组件。

提供10个符合相关规范要求和采购单位使用需求的不锈钢分气缸，配置包括进出口阀门和仪表组件等，由投标人自行准备。

1.2个压缩空气站的技术参数如下：

供气总量最大值为：三台压缩机同时运行时，每分钟不少于6.3立方米。

最大流速为10米/秒，其压缩机输出压力为0.8兆帕。

压缩空气每小时泄漏率必须保持在0.2%以下。

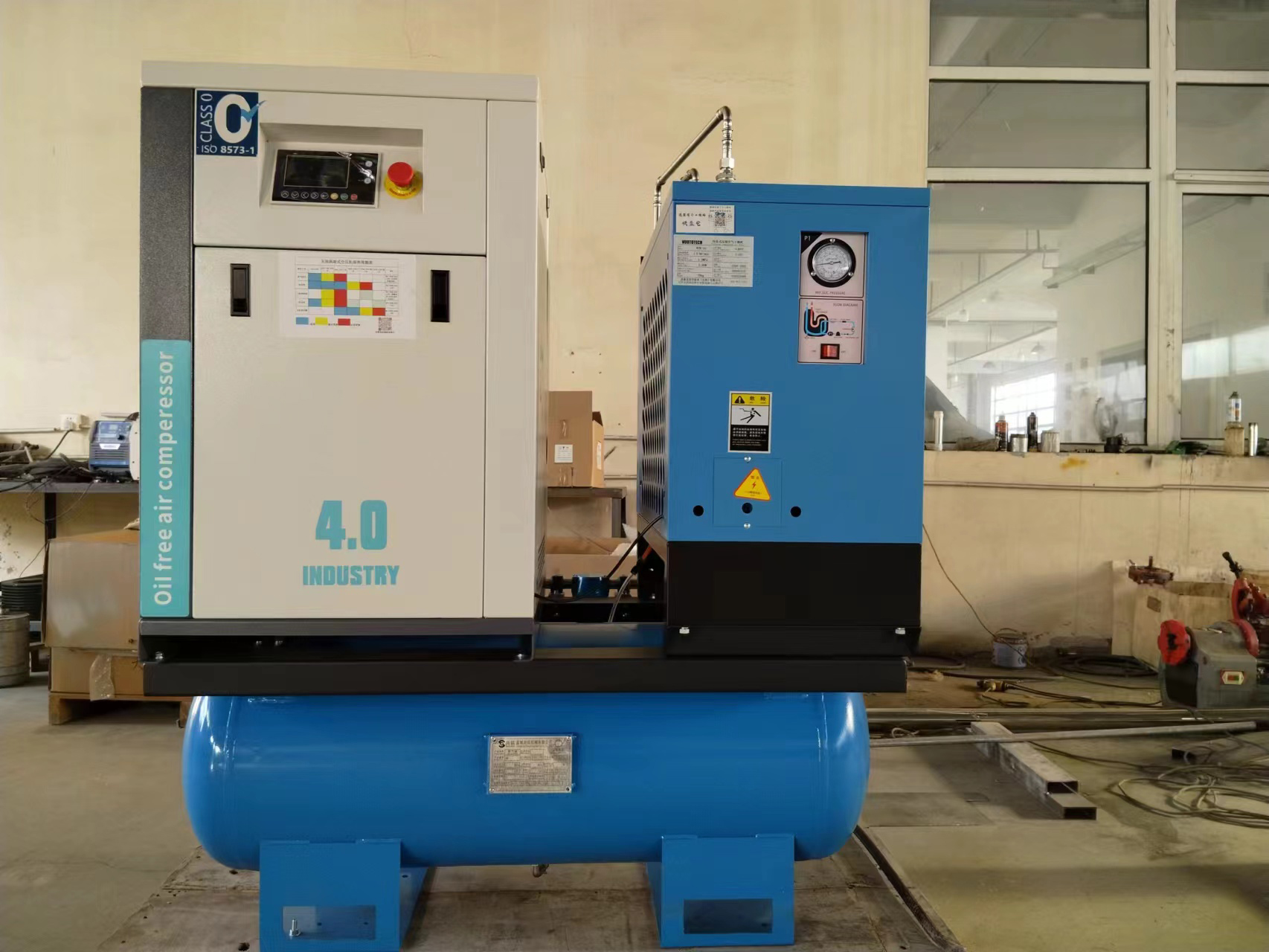

在压缩空气站内，设有双重用途且无需使用油润滑的空气压缩机。一旦主要压缩机发生故障，备用压缩机便会自动启动，以确保系统的正常运作。

2、医用压缩空气管路

1管道材质

根据GB50751-2012《医用气体工程技术规范》第5.2.1条的规定，除了设计真空压力低于27KPa的真空管道外，医用气体的管材都必须使用无缝铜管或无缝不锈钢管。紫铜管应符合YS/T 650《医用气体和真空用无缝铜管》的标准，而不锈钢管需符合GB/T14976-2012《流体输送用不锈钢管无缝钢管》标准。在这个工程中，空气管道选用了紫铜管。

2管道

压缩空气系统中的主管管道都是采用一备一用的双路设计。其中一路用作大楼内所有病区的供气主管，而另一路则用作大楼内生命支持病区的备用主管。管道的规格是根据流量计算后确定的。

2.三管道连接的技术要求

使用金属管件来实现管道的连接。整个系统中的所有连接都是采用金属管件完成的。
