医用气体中心负压吸引系统设计安装说明

医用中心的负压吸引系统介绍

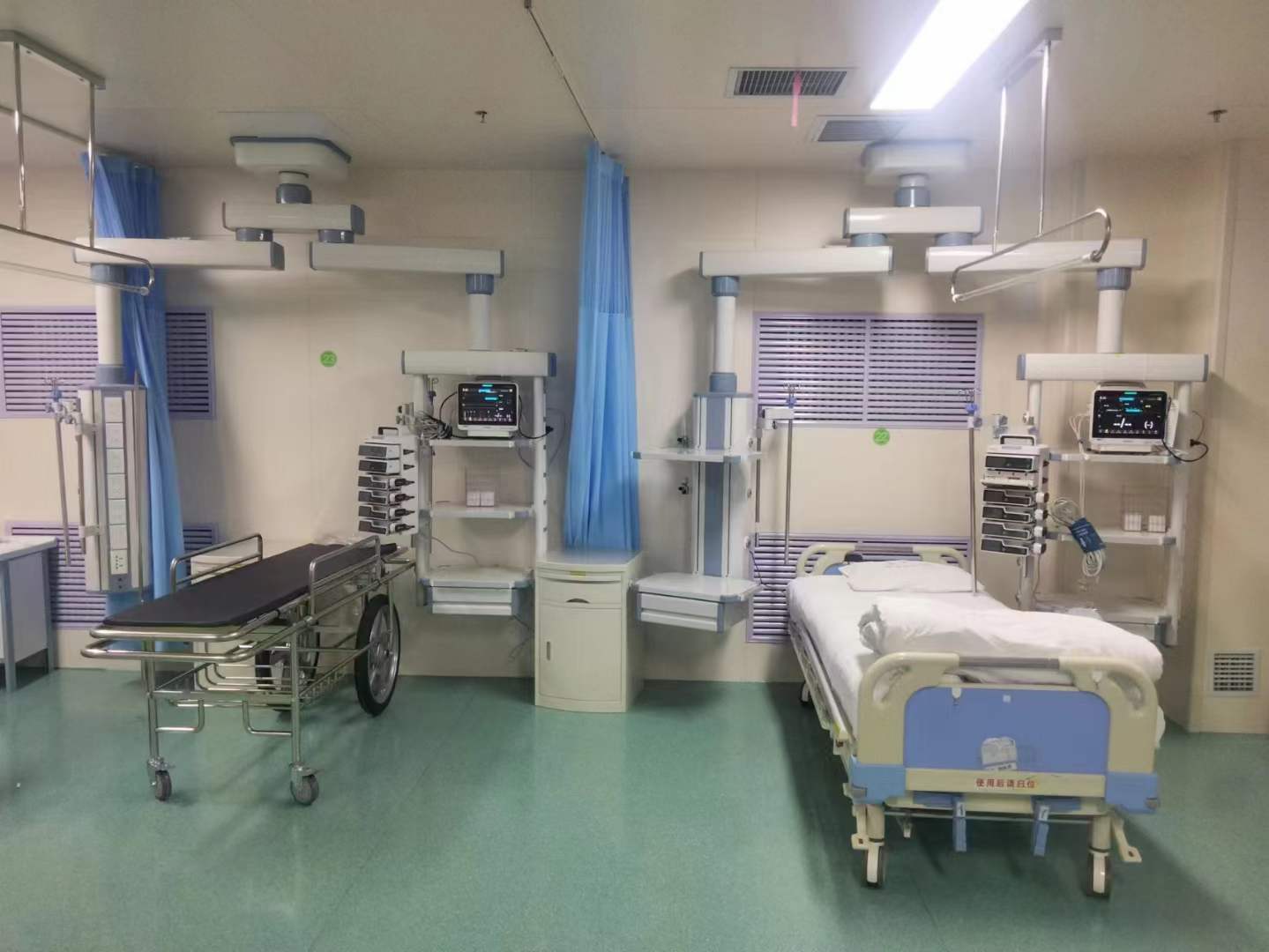

中心吸引站的负压源是由真空泵组成的。真空泵机组通过抽吸作用，使吸引系统的管路达到所需的负压值。在手术室、抢救室和各个病房的终端处，产生吸力，为医疗使用提供便利。

1、医疗中心的负压吸引站位于地下一楼。

1.医用中心负压吸引站的主要配置如下：

设备名称技术规格数量备注

1. 清单中常规的双台油润滑旋片真空泵，每台的抽气量不少于300m3/h，功率为7.5kW。在使用量大的情况下，需要同时启动三台机器。

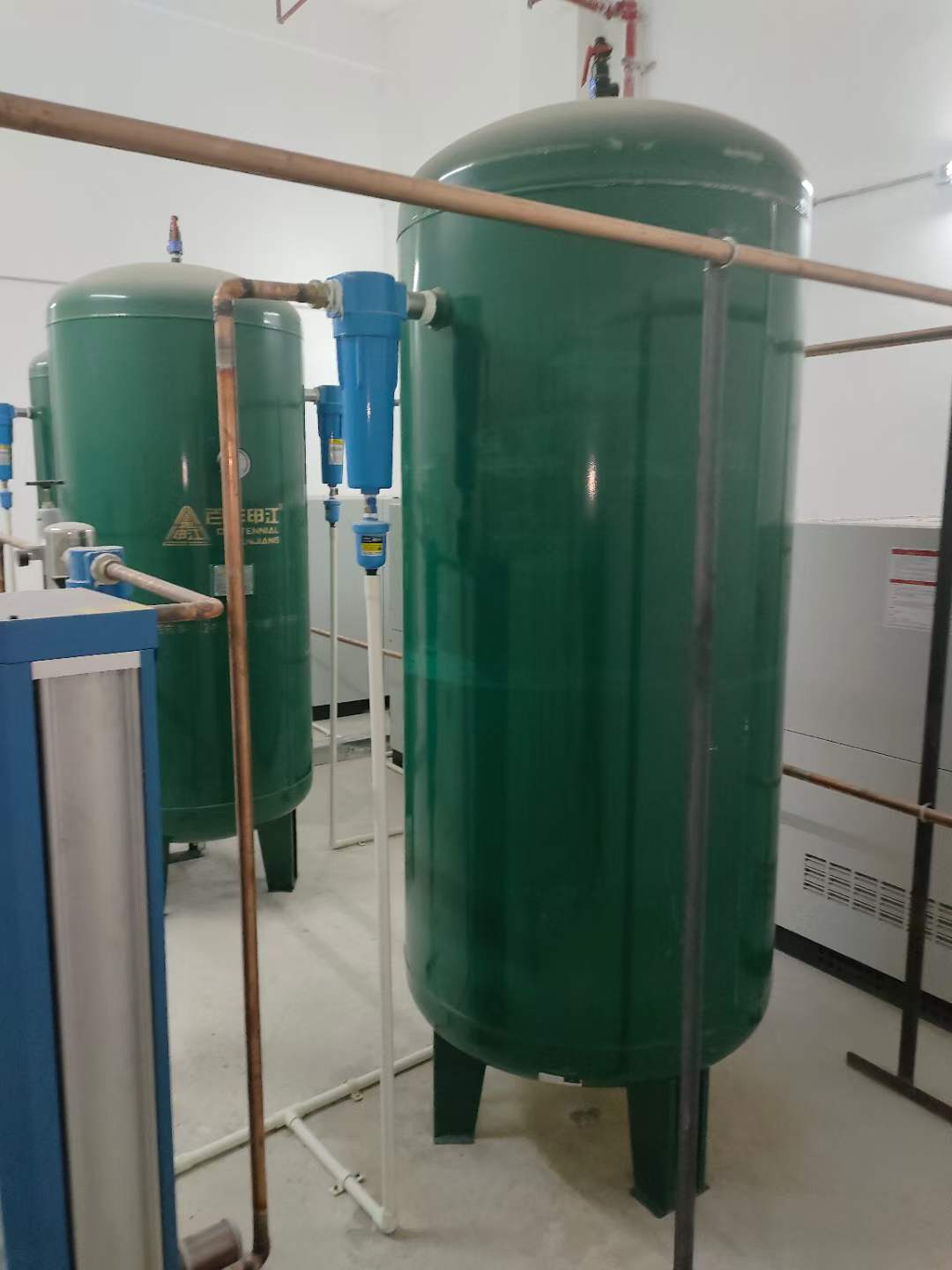

根据现场情况，配置至少2个容积为2.0m3的碳钢真空罐。

电控柜内设有三个泵，由PLC控制其联动。

细菌过滤器的处理能力为每小时不少于600立方米。

当投标人根据相关规范要求和采购单位的使用需求，自行配置5个不锈钢分气缸时，应包括进出口阀门和仪表组件等。

6 号吸引器配备声光报警功能，并带有RS485接口。

排气灭菌设备效率为不低于99.99％，请各投标人自行配置。

1.2个吸引站的技术参数

同时运行的情况下，最大的抽气量可以达到每小时900立方米。

可调的压力调节范围为-0.04MPa至-0.07MPa。

吸引站的噪音要求：不超过70dB(A)

每台电动机的功率为7.5千瓦。

泵的自动启停参数为：当压力达到-0.04MPa时启动，达到-0.07MPa时自动停止（可进行调节）。

每立方米吸引器排气口的细菌数量不得超过500个。

当真空负压超过或低于设定值时，会发出声光报警信号。电控柜拥有四个真空泵的交替启动、延时跟踪、延时设定、跟踪报警、手动与自动控制功能。当工作泵出现故障时，电控柜会自动启动备用泵，以确保吸附系统正常运行。

1）真空负压机在安全性和可靠性方面表现良好，符合相关的检测标准，检测结果合乎规定。

2、吸引系统管道

1管道材质

根据2012年发布的《医用气体工程技术规范》GB50751第5.2.1条，除了设计真空压力低于27千帕的真空管道外，医用气体的管道必须选用无缝铜管或无缝不锈钢管。紫铜管必须符合YS/T 650标准《医用气体和真空用无缝铜管》的要求，而不锈钢管则必须符合GB/T14976-2012标准《流体输送用不锈钢管无缝钢管》的要求。该工程中负压吸引管道选用了无缝不锈钢管。

2管道

该大楼的吸引系统主管管道采用一备一用的双路设计，一路是大楼内所有病区的主要供气管道，另一路作为备用主管道，主要为大楼内的生命支持病区提供服务。管道的规格是根据流量计算后确定的。

2.三种管道连接方法的技术要求

1. 焊接连接：焊接连接是将两个或多个管道部件通过焊接来实现连接。需要注意的技术要求包括焊接技术的熟练程度、焊缝的质量和强度、焊接材料的选择等。焊接连接还需要满足管道的使用环境，如防腐、耐高温等方面的要求。

2. 螺纹连接：螺纹连接是利用螺纹的互相咬合来实现连接。在选择螺纹连接时，需要注意螺纹的精度和匹配度，以确保连接的紧密和可靠。此外，选择适当的密封材料也很重要，以避免泄漏问题。

3. 法兰连接：法兰连接是通过法兰盘和螺栓来实现连接。在进行法兰连接时，需确保法兰的尺寸和材质与管道相适应，并且螺栓紧固力度要适中，既能保证连接的牢固性，又能方便拆卸。此外，还需要注意法兰连接的密封性，例如选择合适的密封垫片和润滑剂。

以上是三种常见的管道连接方法的技术要求，使用时应根据具体情况进行选择和操作。

金属管件被用来连接管道。整个系统连接都采用了金属密封，从而保证了系统的气密性。
