医用气体系统及配套设施（呼叫对讲系统）

一.技术规范参数：

呼叫对讲：通过呼叫主机.床头分机.卫生间分机.构成走廊显示等。

▲1.采用两线制网技术，即系统的电源线.数据信号线.语音信号线共用一条两芯线，大大降低了安装.维护的复杂性使系统更加简单.可靠.易于扩展。

●2.使用金属纹理.轻巧简洁的外观设计，在保证先进技术和客户体验的同时，大大提高了产品的耐久性和质量感。

●3.采用在线编码技术和可重复读写芯片，支持任意更改号码.任意关联完全兼容所有分机，安装方便.调试工作。

●4.软硬件模块化设计，每个模块独立运行且不相互影响，提供多种显示操作模式和丰富的功能设置，以满足不同的场景应用。

●5.可以根据护理水平或呼叫的紧急程度设定优先级，使其更加危险.及时有效地帮助有需要的患者。

▲6.具有较强的扩展和对接能力，如输液报警器.移动医疗分机.时钟系统等，极大地丰富了临床护理过程中的实际应用。

●7.专业的语音通话效果，高可靠性的开关电源.发光元件.开关元件，以及严谨的制造工艺，充分保证了产品的高品质。

●8.设计具有自动恢复功能的防雷功能.防浪涌.短路保护.接地保护.多重保护电路，如过载保护，通过连续的盐雾.震动.高低温交变.静电放电.实验室测试环节，如脉冲群干扰，确保系统在各种恶劣环境中稳定运行。

使用条件：

环境温度：0-40℃

相对湿度：≤80％RH

环境噪声：≤60dB

主机工作电压：AC220V±10%，50Hz±1%，接地良好

布线电缆规格：RVV2×0.5mm(房间分机总线)

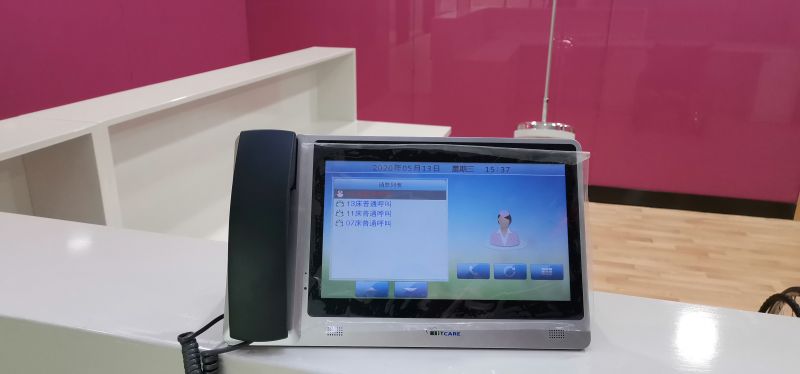

主机

▲1.采用PMMA亚克力材料面板雕刻加工成型，透明显示效果极佳。

●2.采用喷砂和拉丝两种氧化铝工艺材料框架和面板装饰条，提高产品的耐久性和质感。

▲3.采用两线制网技术，分机号.在线编码广播机，安装调试更快捷有效。

●4.所有床位的护理等级颜色可灵活设置，支持三色标识灯指示和高级优先设置。

●5.支持呼叫对讲.呼叫显示.提醒和清除未处理的呼叫。

●6.有麦克风广播.广播功能，支持外部音频输入设备。

●7.有语音报号.主机音量可分时段调节音乐振铃功能。

●8.支持具有对讲和消息显示功能的扩展副话机。

▲9.支持具有消息显示功能的扩展移动医疗分机。

●10.有故障报警.故障检测功能，并可随时显示在屏幕上。

●11.可以支持音乐显示.使用点阵显示，可提供呼叫监控软件。

●12.标准床头分机容量为40门.50门.60门，可定制容量为72门.84门.98门.112门.128门。

卫生间分机

●1.满足符合紧急呼叫要求，优先级最高。

●2.呼叫时有明显的指示灯提示。

●3.在呼入状态下，再次按下按钮，可以清除呼叫。

●4.IPX8防水级别.防尘工艺设计，适用于卫生间.在潮湿的环境中使用浴。

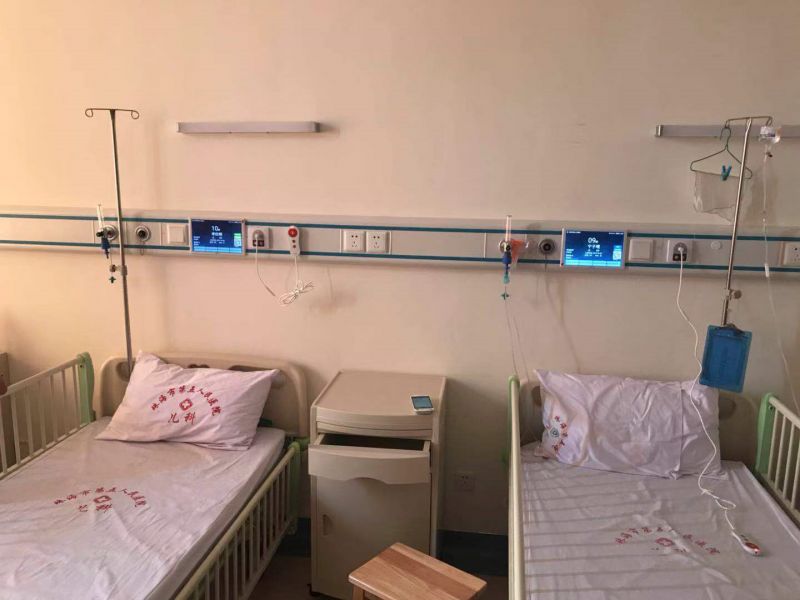

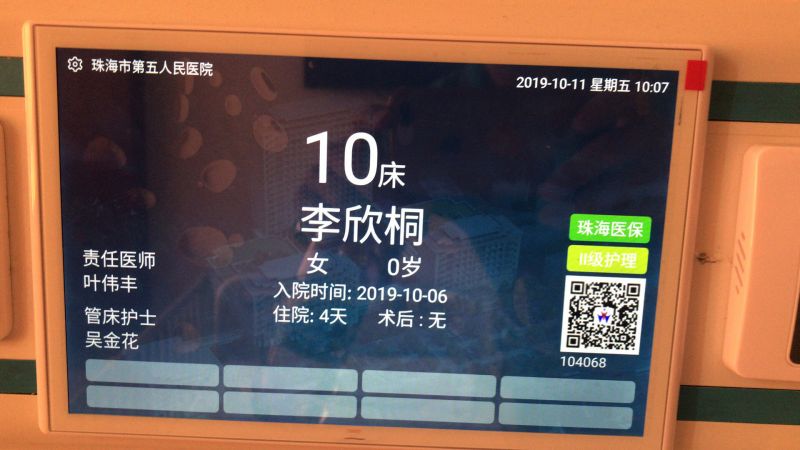

床头分机

▲1.采用氧化铝拉丝工艺面板，永不褪色，设备带嵌入式安装，超薄平装造型设计，采用插入式呼叫开关。

●2.有呼叫通话.叫通指示.呼叫清除功能。

●3.可用作广播机。

●4.采用在线编码方式，可任意设置分机编号，可呼叫系统主机和免提双向对讲。

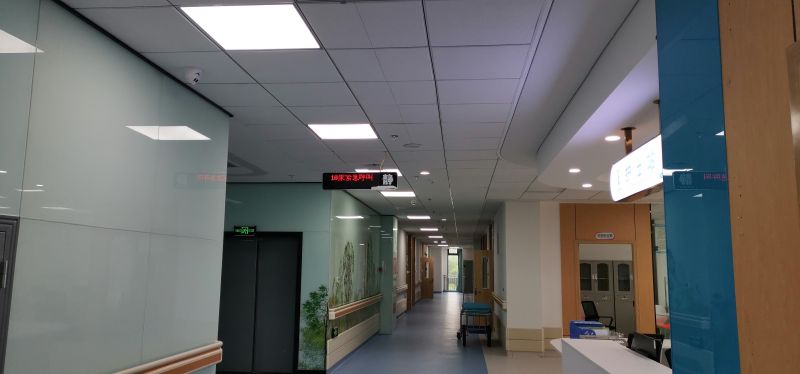

走廊显示屏

●1.走廊采用双面多功能显示。

●2.可以显示呼叫患者的房间号.床位号.呼叫顺序号、时间等。

☆二.清单明细(呼叫对讲系统)

1. 传呼机(4台)




1.名称：传呼机

1.2.功能：有故障报警.故障检测功能，可随时显示在屏幕上；支持双向呼叫；.双向对讲.呼叫显示.呼叫未经处理的提醒和清除；所有床位的护理等级颜色可灵活设置，支持不少于三色标志灯指示和高级优先设置。采用两线网络技术和分机号.在线编码广播机，安装调试更快捷有效。

1.3.主机分机容量标准：40门50门.门最大可扩展到128门

1.4.其采用PMMA亚克力材料面板雕刻加工一体成型，护士站台面或墙面挂装。

2.走廊显示(数量:8台)

2.1.名称:走廊显示(双面显示)

2.2.规格.型号:556*215*32mm（±10mm）

2.3.安装方法：吊装

2.4.其他:显示屏为双面多功能显示屏，悬挂在走廊天花板上，待机时显示时间，时钟通过主机自动调节。当分机或紧急按钮呼叫主机时，显示屏显示分机号码。当有分机存储时，显示存储号码。第一个是存储序列号，最后两个是存储分机号。存储号码依次显示，直到被删除。

3.床头分机(141台)

3.1.：床头分机

3.2.其他:与主机一起使用，系统采用二芯总线，不分正负连接。分机面板采用氧化铝拉丝面板，永不褪色，插入式手持呼叫开关。有呼叫和通话指示灯，有通话.叫通指示.呼叫清除功能，超薄平装造型设计。采用在线编码方式，可任意设置分机编号，可呼叫系统主机免提双向对讲。

4.卫生间分机(51台)

4.1.名称：卫生间分机

4.2.其他：设计满足卫生间紧急呼叫要求，IPX8防水级别

5.电气管道数量：1360m）

5.1.名称：电气管传呼线保护套)

5.2.材质：PVC

5.3.规格:φ16

5.4.配置形式：设备带.在吊顶内。

6.电气配线RVV2*0.5（数量：1468m）

6.1.规格型号：RVV2*0.5

6.2.用于传呼线

6.材料：铜芯

6.4.配线形式：管内穿线
