医用气体中心压缩空气系统概述

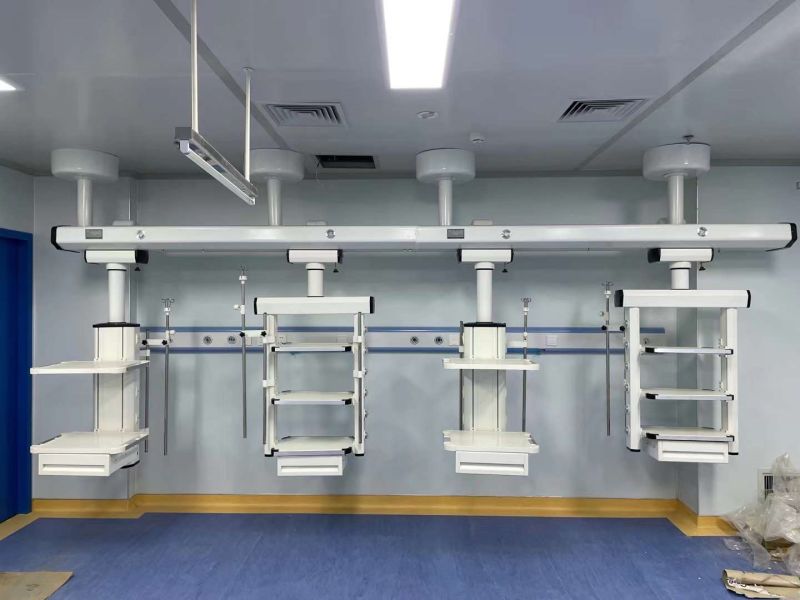

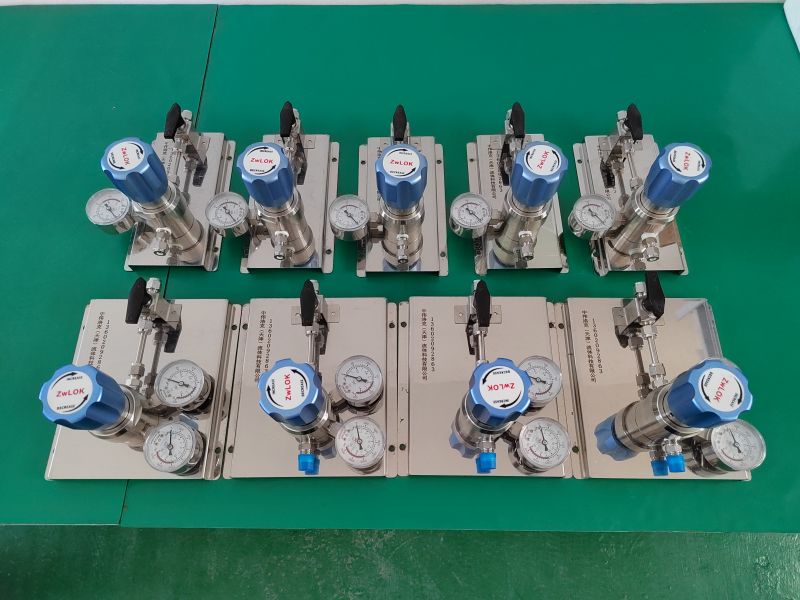

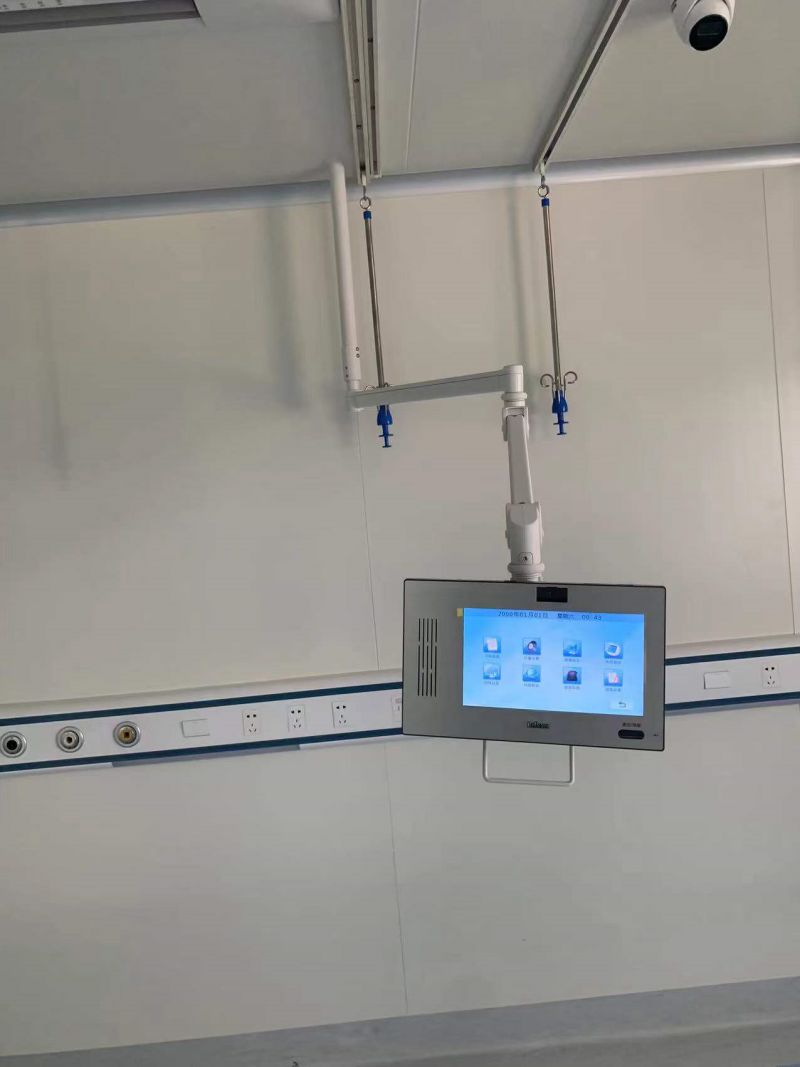

医疗中心压缩空气系统由医疗压缩空气站组成.管道.阀门和终端由四部分组成。医用空气源位于压缩空气站。医用空气压缩机生产的压缩空气通过减压装置和管道输送到每个手术室.ICU房间病房的终端是安全的.快速的医疗设备。

医疗中心压缩空气系统的一般要求：

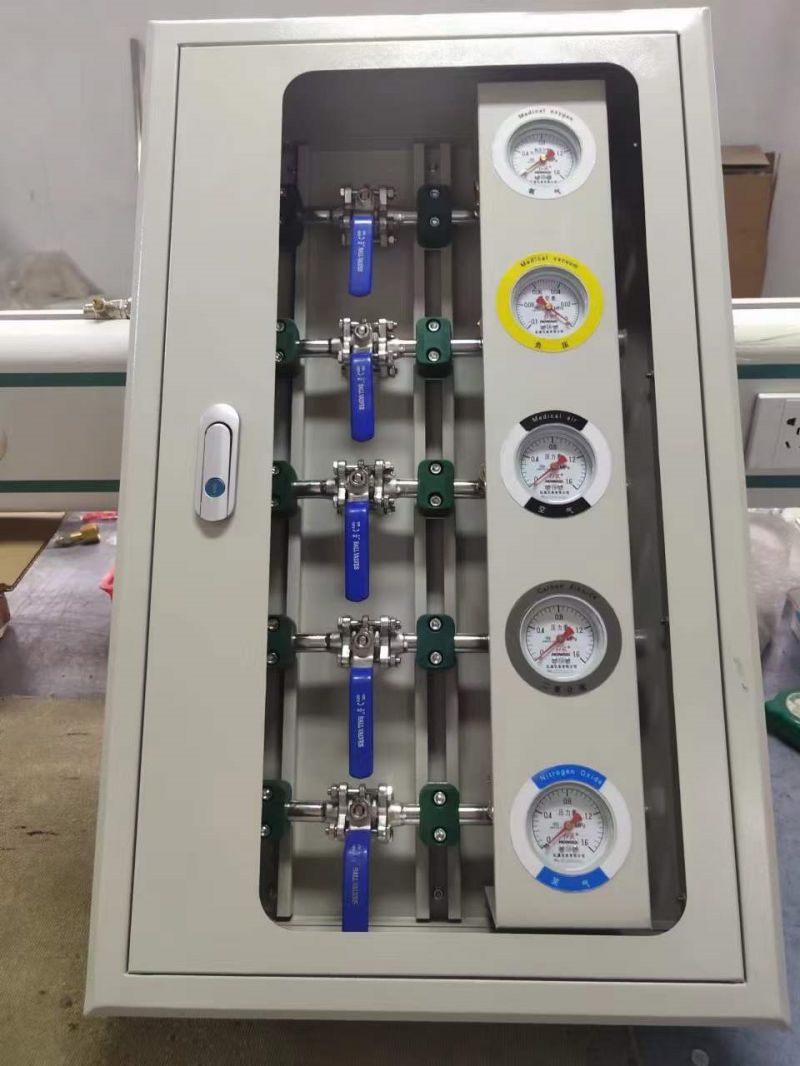

招标范围：医用压缩空气站房间.每层急救室.普通病房.门急诊病房管道.设备及辅件.阀门.仪表.控制箱等系统工程的所有内容。.ICU在管道井阀生命支撑区管道预留在管道井阀处。.ICU.CCU管网系统独立设置在净化区，提供到指定的管井位置，连接到控制阀。专业净化公司完成阀门下端后的管网。

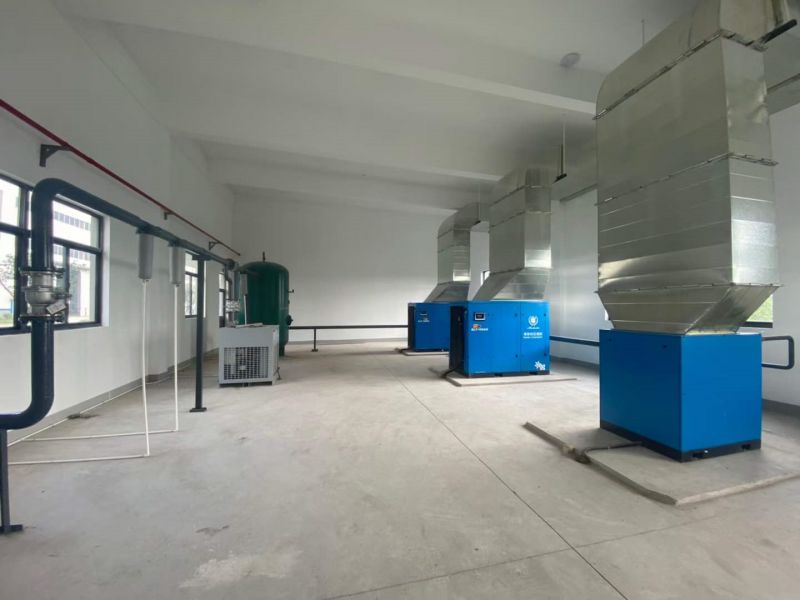

1.医用压缩空气站房设备技术要求：

1.1.空气室设备配置：医用空气压缩机采用无油涡旋空气压缩机≥3台（即≥2用1备用配置)单台设备电机功率22KW.工作压力8.0bar（e）产气量（2.48m3/min），电机能效等级为IE3及以上(需提供产品证明)，单套机组系统处理流量≥4.96m3/min(备用压缩机待机时测量)，设计完全冗余，任何部件损坏都不会影响系统(包括电气系统)的正常运行。当最大流量的单个压缩机出现故障时，其他压缩机仍应满足设计流量。

1.2.医用压缩空气站房技术参数：

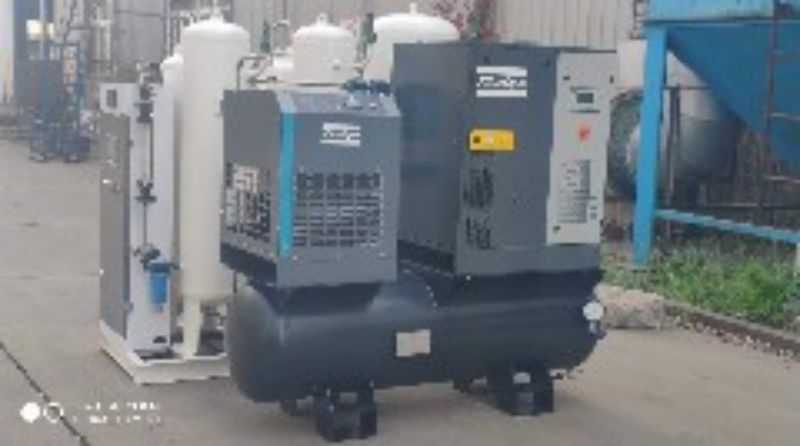

(1)医用空气压缩机由无油涡旋或螺杆空气压缩机组成.医用储气罐.压缩空气过滤器.用过滤器吸收干燥机.内置储气罐.PLC或DCS控制柜.网络报警模块.机房减压装置.自动排水阀.由气缸和管道组成。

(2)医用空压机组配置≥三台无油涡旋或螺杆空气压缩机≥2用1备用配置)PLC或DCS程序控制，按照先停先停的原则自动切换交替工作，当N台压缩机不能满足系统的需要时，自动启动第一个N+压缩机。机组应具有可扩展功能，并预留足够的空间。

(3)机组内所有管道连接均采用螺纹加专用密封胶，确保密封无泄漏，球阀采用法兰连接。

（4）总电源和电气系统的设计完全冗余，任何部件的损坏都不会影响系统的运行。当单个压缩机出现故障时，其他压缩机仍应满足设计流量。系统应连续工作，以修复医疗压缩气体设备的任何部件。

(5)采用无油涡旋或螺杆空气压缩机，单台设备电机功率22KW.工作压力8.0bar（e）产气量（2.48m3/min），电机能效等级为IE3及以上(需提供产品证明)单套机组系统出口流量≥4.96m3/min(出口压力为0.4MPa±0.02MPa.备用时测量)；每台压缩机配备进气过滤器.进气真空开关.隔离阀；压缩机排气口柔性连接，配有安全阀.止回阀.隔离阀；正常情况下，多台压缩机定期轮换，备用压缩机故障时自动启动并触发报警。

6）.压缩空气配电及电气控制系统：

1)微机中央处理器，可编程控制器集成控制，根据运行情况自动切换空压机启停；PLC或DCS冗余设计，液晶触摸显示，监控空压机运行状态；配备中央监控站(工程师操作站)，智能控制机组启停，.追随.轮换和其他模式自动运行。根据要求，每台空气压缩机应配备专用控制箱，负责强电控制，并与中央监控箱连接。即使中央控制箱出现故障，空气压缩机也可以通过其专用控制箱独立控制；强.弱电分离；声光报警；断电后自动启动；手机远程监控报警功能；断路器等控制柜的主要附件.接触器.继电器等(需提供实物图片证明)。

2)显示压缩机的运行顺序(显示正在运行的压缩机和下一台压缩机).工作条件(压力.露点.一氧化碳浓度)；干燥器控制(露点再生).时间再生.停机)和干燥机的运行状态显示.系统报警.停机显示和报警功能。

3)每台压缩机都可以手动设置.自动.停止。并显示每台压缩机的运行时间.报警和停机显示.高温和电机过载跳跃报警

(7)机组进气口配有真空压力开关.报警时，防止进气管堵塞。

(8)配备2套空气后处理装置，带露点再生控制:

1)前后过滤器:压缩空气过滤器:双过滤器，0过滤精度.01µm

两套过滤系统：处理量Q≥177Nm3/h，过滤精度为0.01u

2)吸附干燥机2套：每套，除干燥和再生塔外，还需要第三个容器，混合催化剂和活性炭。露点再生控制，压力露点≤-50°C，工作状态下的露点为-12°C。医疗空气常压露点达到-20°C报警应及时启动。

3)干燥机采用陶瓷材料切换阀，可靠耐用，使用寿命3000万次以上。

4）可把CO转化为CO2，然后出去SO二.氮氧化物。处理后的空气质量要求符合国家标准。

5)单套处理量≥4.96m³/min。

6)配备露点监测器，精度为+/-2°C。

7)监测一氧化碳浓度2ppm，当浓度超过设定值时，自动报警并停止。

（9）为保证医疗空气供应质量，医疗空气供应源设置一氧化碳浓度报警。当一氧化碳浓度超过标准时，应开始报警并停止；当医疗空气的正常压力露点达到-20时°C开始露点温度报警。(必须提供省级以上权威检查机构出具的((CMA或CNAS检查报告)。

（10）压缩机.干燥机.过滤系统.安装在防震机械底座上的控制系统和内置。

(11)医用空气压缩机组一致EN60601-1或GB9706.医疗设备电气安全要求(由省级以上权威检查机构出具)CMA或CNAS检查报告)。

(12)医用空气压缩机组EN60601-1-2或YY0505-2012年医疗设备电磁兼容安全要求。(必须提供省级以上权威检查机构出具的证明CMA或CNAS检查报告)。

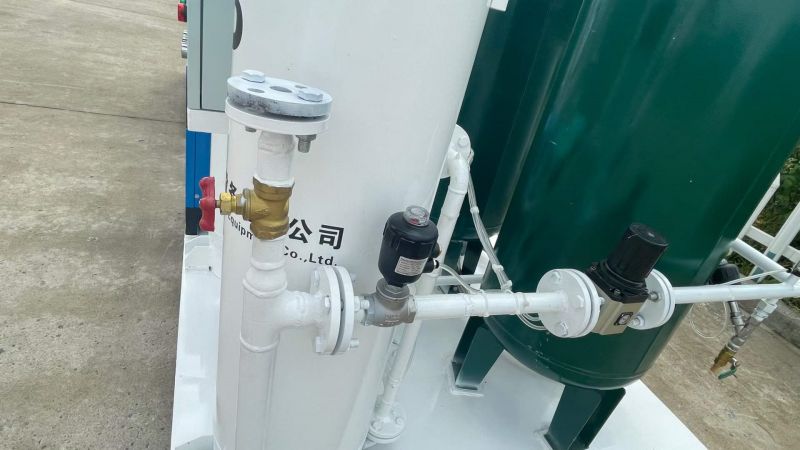

(13)储气罐:2个，304不锈钢材料，单个有效体积≥2.0m3.最大工作压力1.0MPa。

(14)分缸:单套一进八出(含预留接口)，304或更好的不锈钢，带阀门和压力表。
