中心供氧配套系统都有什么设备

建筑内主要医疗气体配套设施包括：病房医用氧气二次稳压箱、氧气流量计、压力监测报警装置；气体终端、漏电保护器、电源插座、床头灯等气体终端、漏电保护器、电源插座、床头灯等。

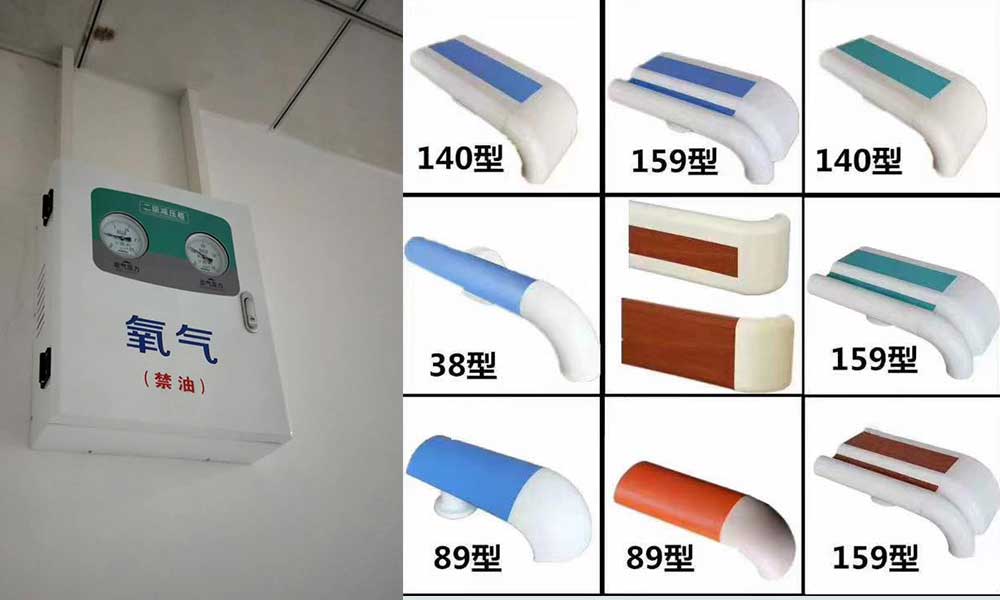

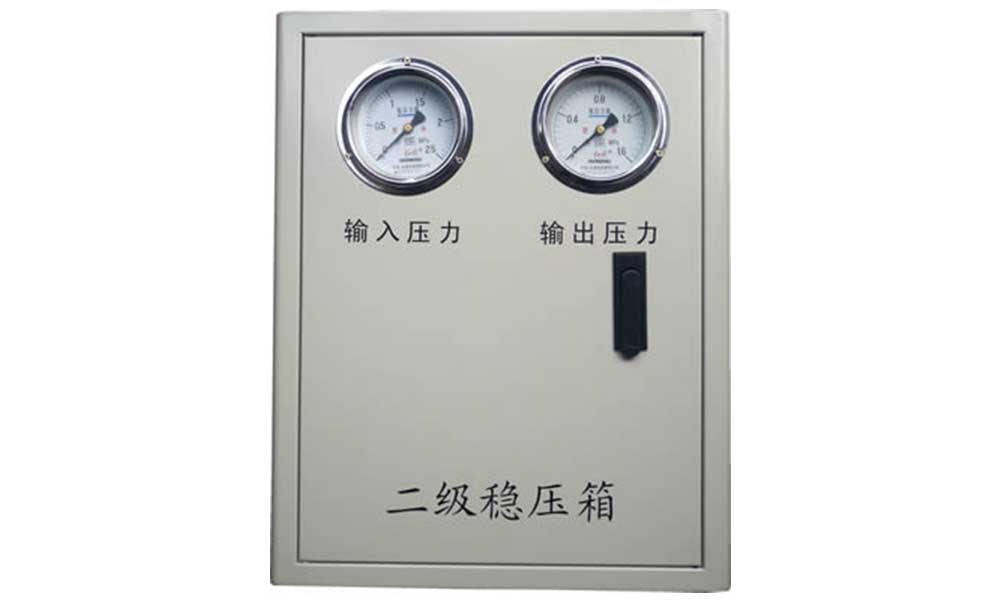

1)医用氧气二级稳压箱：

为使各部门（病房）终端有稳定的压力和流量，在各部门（病房）管井分管处安装医用氧气稳压装置。医用氧气稳压装置采用双回道设计，保证一次维修时另一次正常工作。当流量较大时，双通道同时供气，可保证任何燃气点的压力，保持流量稳定；不影响压力，实现连续空气维护，满足要求GB《医用气体工程技术规范》规定50751-2012“在单一故障下，可实现连续供气”的要求。

减压功能，保证输出压力在0.30MPa～0.5MPa内可调；

稳压功能为400L/min在范围内，无论是终端用氧还是所有终端同时用氧，压力始终保持稳定；

安全可靠，稳压箱出口设有安全阀，分管压力超过工作压力的1.25倍自动排气卸压。

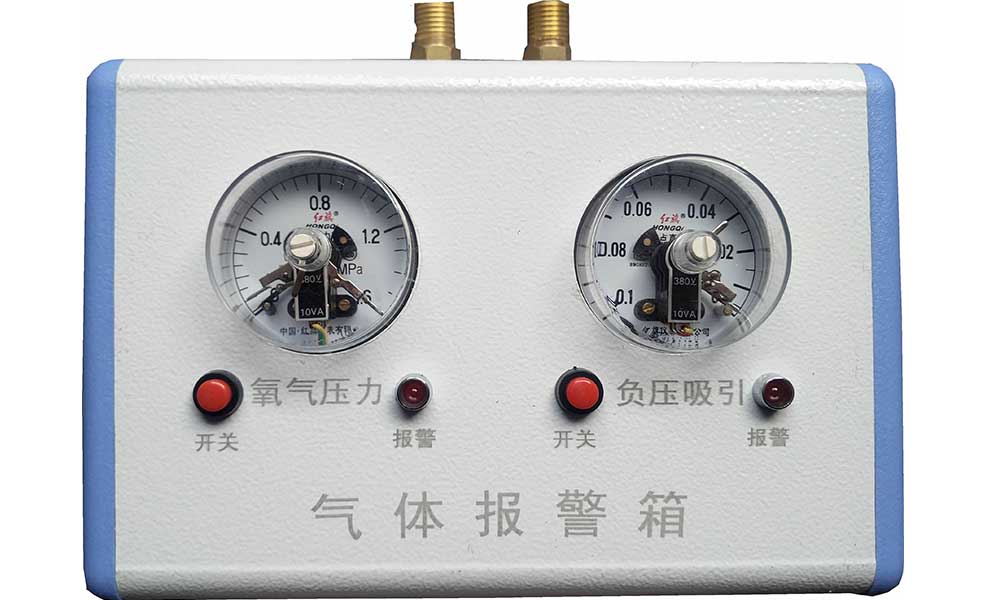

2)压力监测报警装置

相应病房（科室）各配置一个，安装在护士站或对面走廊上。甲方应在安装位置上方的适当位置设置AC220V电源，为压力监测报警装置提供电源。该装置用于监测各病房医用气体的压力。

医用氧气工作压力0.35Mpa-0.45Mpa(可调)；

吸引工作压力-0.02Mpa—-0.07Mpa(可调)；

报警压力误差不大于3%；

当供氧系统压力低于报警压力时，应同时发出声音和光线报警。声音报警要求为555dB（A）在噪声环境下，距离1.5m可以在范围内听到。光报警为红色指示灯。

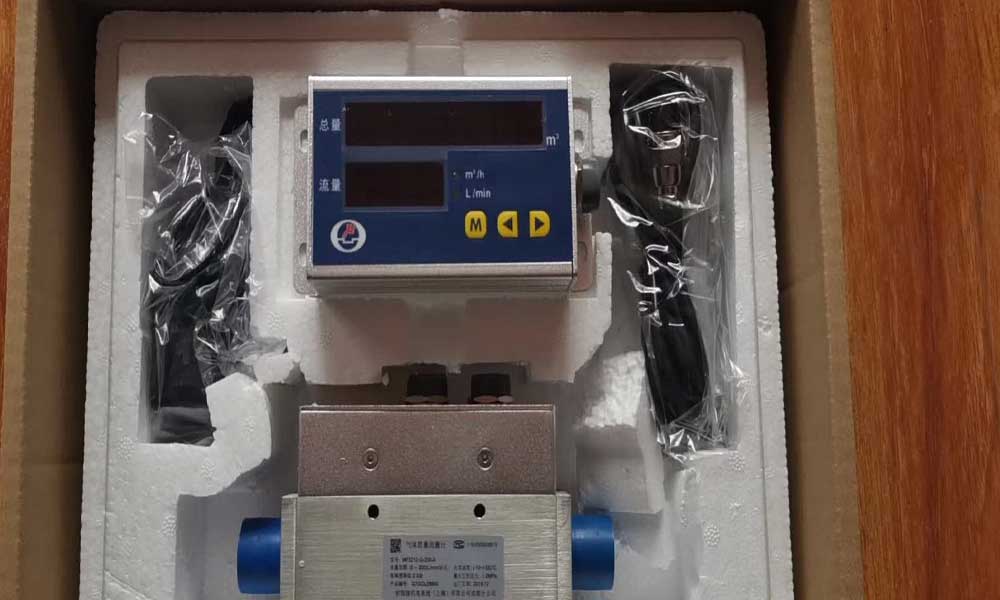

3)氧气流量计：

相应病房（科室）配备一台医用氧气质量流量计，方便各科室（病房）准确计量医用氧气消耗，计算成本。

医用氧气质量流量计灵敏度高，能检测微小流量，对温度、压力、流速进行全面自动补偿。

流量范围：0L/min～300L/min(标状)，准确性:2.0级，最大工作压力:1:1.0MPa。

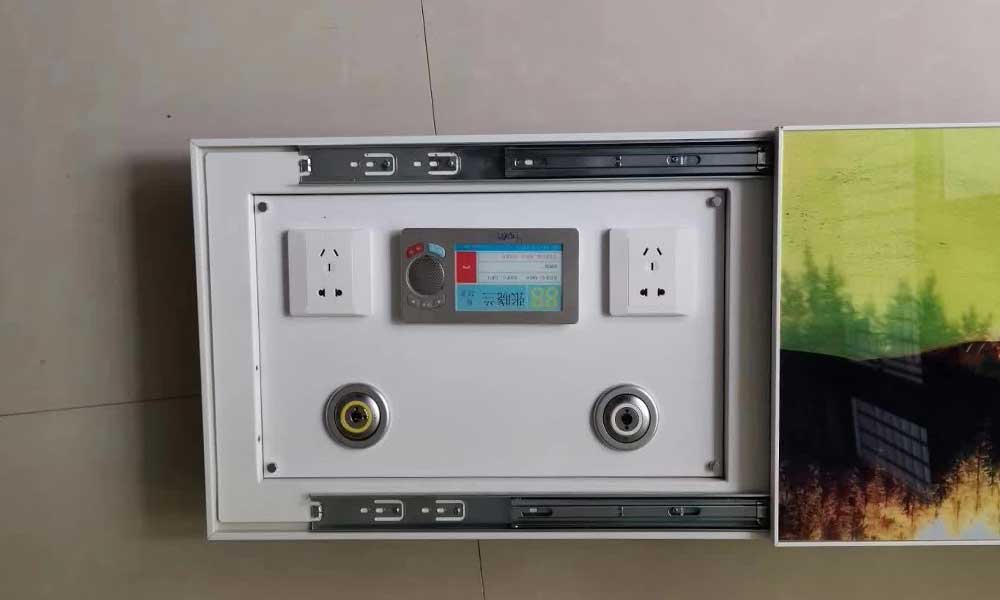

3.病房设备带、壁画终端箱及主要配套设施

（1）配置：

普通病房每个设备配备一个漏电保护器和一个房间维护阀；每张床配备一个新的国家标准医用氧气终端、一个新的国家标准吸引终端、一个新的国家标准压缩空气终端、两个86型五孔电源插座、一个86型单控开关、一个床头灯和灯罩；每个卧室壁画终端箱配备一个漏电保护器和一个房间维护阀；每张床配备一个新的国家标准医用氧气终端、一个新的国家标准吸引终端、一个新的国家标准压缩空气终端和两个86型五孔电源插座。
