医院手术气体系统的管道设计安装要求

洁净手术部使用的医用气体系统应通过专用氧气管道分别从加油站引入。从加油站进入建筑物的输气管道与布置在医用气体管井内的供气管道连接。供气氧气管道在每个燃气层设有医用气体出口，出口设有地板医用气体总阀。

地板医用气体系统氧气管道一般分为主管、支管和支管。

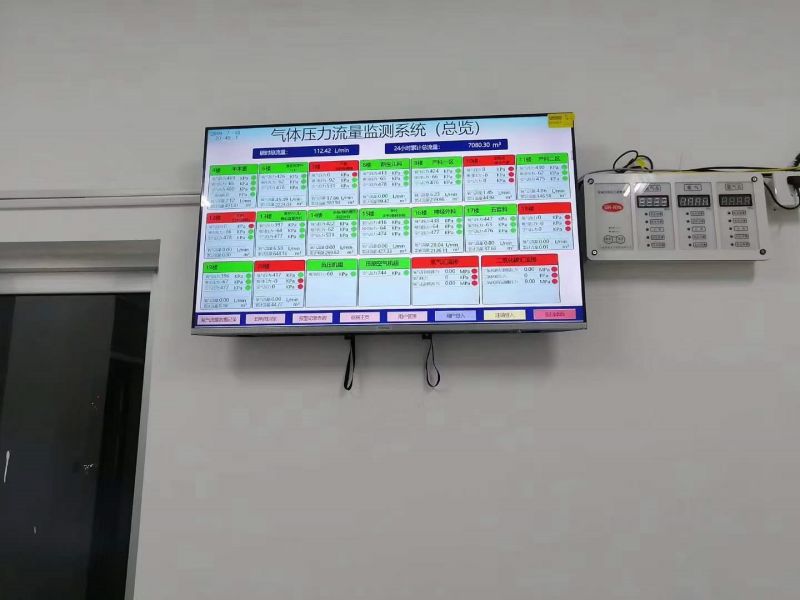

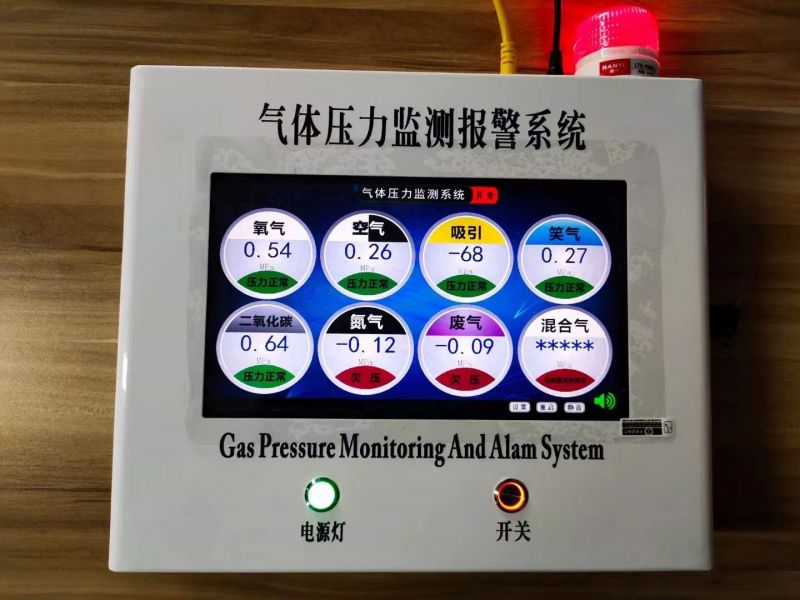

地板医用气体主管与供气主管的地板医用气体主阀连接。医用气体主管配有二级稳压箱和医用气体报警装置的表阀箱。表阀箱配有医用气体主管的切断阀。

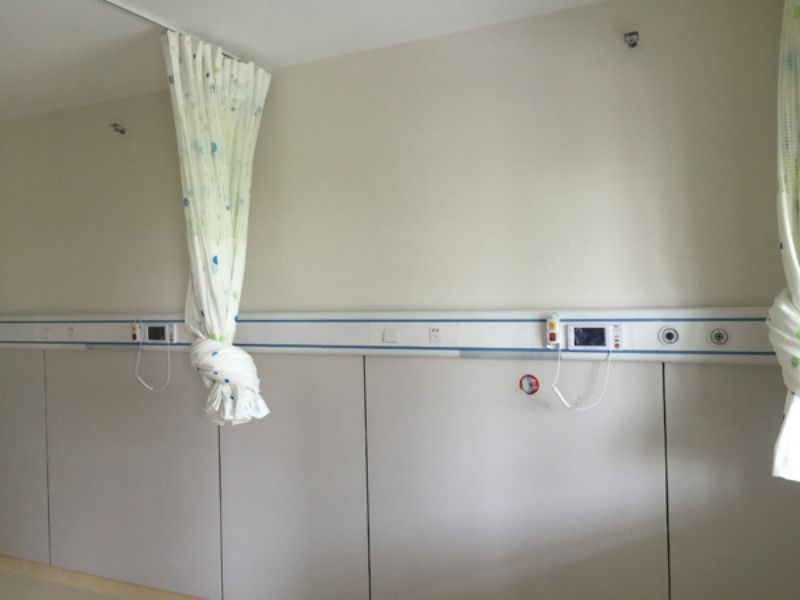

支管是直接进入手术室和其他医用气体使用单元的氧气管道。其一端连接吊塔，设备带上的壁式终端箱或气体终端，另一端连接医用气体支管或医用气体主管。支管配有各手术室的维护阀和医用气体调节阀。

支管是主管与支管之间的连接管。当同一走廊两侧使用较多的燃气单元而不分布时，主管后面的管道应分为两个或两个以上的支路，医用气体应通过支管分配给支路的每个支管。如果使用的燃气单元很少，并且在同一走廊的两侧，则不一定需要支管，但医用气体将由主管直接分配给每个支管。每个支管都配有支路的检修阀。

一般医用气体主管和支管敷设在走廊的天花板上，靠近天花板。这样安装维护方便，维修时不会影响手术室。

医用气体系统管道布置应注意的要点：

（1）.医用气体应尽可能通过最短的路径到达每个医用气体端，以减少压力损失；

（2）.为了减少管道系统的总阻力损失，应使主管到达最远的气体端的氧气管道总长度最短；

（3）.氧气管道应尽量走直线，少转弯，不要挡门窗；

（4）.氧气管道应便于装卸、检漏和维修；

（5）.吸引氧气管道应向总管倾斜，坡度不小于3‰。吸引氧气管道应尽量避免上拱下弯或向主管方向爬升，否则应在管道下转点设置小型集污罐；

（6）.连接真空表的压力测量管应从吸引管上方引出，避免液体进入真空表；

（7）.医用气管与燃气管、燃油管、加热管、腐蚀性气管之间的距离应大于1.5m，并采取隔离措施；

（8）.医用气体系统管与电线管的平行距离应大于0.5m，交错距离应大于0.3m。如果不能保证，应考虑采取绝缘保护措施；

（9）.氧气管道应整齐、美观。根据以下原则确定平行管道的间距：

a）.从管道上的任何突出部分（管件、阀门轮廓）到其他氧气管道或其突出部分或隔热层外壁的净距离不应小于25mm。

b）.管壁与管壁之间的净距不得小于50mm；

c）.氧气管道在热(冷)位移后，隔热层外壁不应碰撞；

d）.支架上U形螺栓螺母之间应有合理的扳手空间；

（10）.维修阀应安装在每个支管上，以防止其他支道在某一支道检修过程中使用；

（11）.维修阀应安装在每个单元的分支管道上，以防止其他单元在某个单元的氧气管道维护过程中使用；

（12）.为了均匀地分配和控制每个气体终端的最大流量，应在每个气体终端之前设置流量调节阀。
