1.中央供氧系统由氧源、阀箱、二次稳压箱、氧气流量计、区域报警、管道、终端等组成。供氧系统的气源通过管网和配套设备获得。
还有仪器、阀门等医疗用途输送到终端。
1.1.技术要求氧气汇流。
(1)5+5S。
(2)全铜结构。
(3)带双减压阀。
维持原站房氧气汇流的正常使用，包括气密检查、阀门附件更换等。

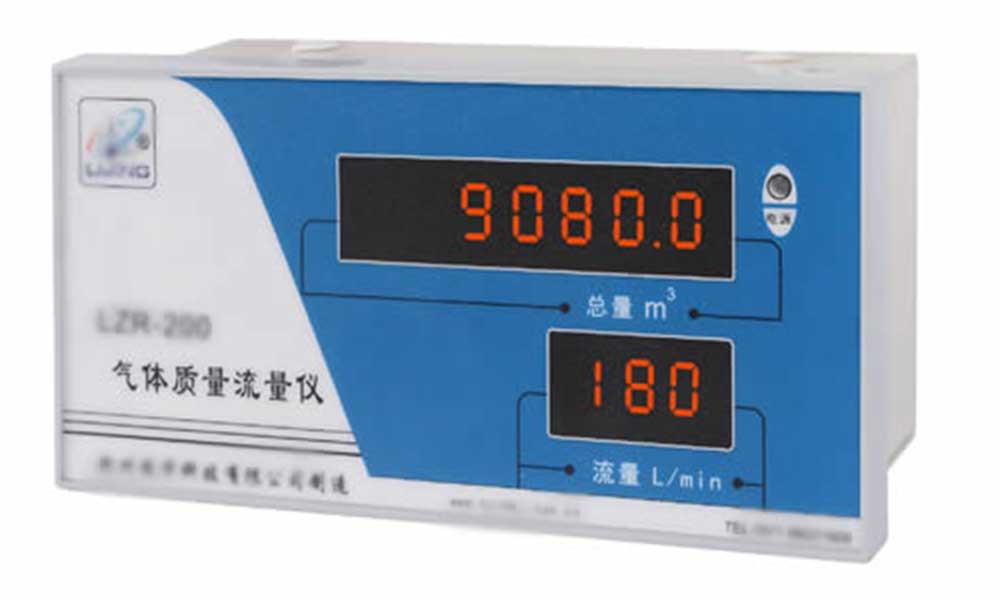

1.2氧气流量计技术要求。
(1)流量计量范:0-200l/min。
(2)数字LED显示。
(3)带RS485通信接口的流量计。
(4)▲将信息传输到监控主机进行统一管理，实现远程抄表功能。
1.3技术要求二级稳压箱。
(1)0.5.MPa进口压力为0.5.0.0.0.MPa。
(2)双回路。U型管道设计，管网清晰，操作方便，维护方便。
(3)减压器处理量:20m3/h。
1.4区域阀门箱的技术要求。
(1)可拆卸透明窗，便于维修。
(2)水平进气带压力表，壁式安装。
1.5区域气体报警技术要求。
(1)LED显示。
(2)精密压力传感器。
(3)▲具有低压、高压声光报警功能。
2.真空吸引系统。
中央吸引系统由负压吸引站、报警监控系统、真空输送管道和终端组成。
2.1吸引站包括医用真空机组、真空罐、气缸、医用污水收集罐等。
集成负压机组技术参数：
(1)两台油旋真空泵，一用一备，每台5.5KW抽气量:≥280m3/h。
(2)具有自动跟踪功能。PLC控制。
▲(3)两个消毒过滤器，300m3/hm3/h，不锈钢外壳。
(4)进气过滤器:2处理量:300m3/h。
(5)设备支架。一套管道接头。
维修站房的正常使用，包括气密检查、更换阀门附件等。
真空罐技术参数：
(1)公称压力:0.2MPa。
(2)体积:1.0m3。
(3)材料:碳钢。
(4)安装方法:立式。
3.医用气体管道系统。
(1)本项目医疗设计的气体管道系统包括:中央供氧。负压吸管设计使用寿命超过20年。
▲(2)除负压废气排放管外，其他医用气管均采用医用脱脂铜管。
(3)系统管道焊接，铜铜硬钎焊，钢氩弧焊。焊缝应可靠美观，焊缝质量等级为等级；焊接后需要焊接。
填写焊接规范记录表。
（4）当医用气体管穿过墙壁时，应在地板和建筑物的基础上设置套管，穿过地板的套管应至少比地板表面高50mm。此外，套管内的医用气体管不得有焊缝，套管与医用气体管之间应填充不可燃材料。安装不锈钢管时，不得使用铁工具。可使用木锤或橡胶锤。在拼接和直管弯曲过程中，系统管不得明显扁平，管道截面积不得清晰。
显增减。
(6)所有压缩医用气体管道及附件应严格脱脂。未安装的管道应保护两端的橡胶，防止杂物进入管道。
（7）医用气体管道标识长度不小于40mm，标识设置应符合清单规定:标识应沿管道纵轴连续设置，间距不超过10m；任何房间的管道应至少设置一个标志，并在管道的隔墙或隔墙两侧标记，并在垂直管道的每置一个标志。医用气体管及其附件的颜色为:医用氧气应涂上白色标记环，并用文字和箭头标记；医用真空管道应使用黄色标记环，所有标记环应使用文字和箭头标记；医用空气管道应使用黑白标记环，所有标记环应使用文字和箭头标记；医用氮气管道应使用黑色标记环，所有标记环应使用文字和箭头标记；医用微笑管道应使用蓝色标记环，所有标记应使用文字和箭头标记；医用二氧化碳管道应使用灰色标记环，所有标记应使用麻醉废气管道环和箭头标记。
（8）管道清洗：管道安装后，按主管、辅助管、支管顺序清洗；主管清洗时，辅助管接头应分开，防止杂物进入辅助管道；未连接辅助管道时，应清洗；系统管道安装后，应清洗支管；清洗过程中应有足够的流量。清洗压力不得超过设计压力，应从最近的阀端插座开始，直至该区域最远的端子；当流量为150L/min时，应至少验证15秒的清洗效果或颗粒检测，并使用直径为50mm、直径为50mm的开口容器进行检查。如无残留物，应用0.2mpa清洗，最终部件安装前应干燥医用气管。无油空气或氮气；清洁后检查并记录。
（9）压力试验：压力试验和泄漏试验应进行压力试验和泄漏试验。管道压力试验时，应划定禁区，无关人员不得进入；管道压力试验必须由专业操作人员进行；管道压力试验介质为干燥无油空气或氮气；氧气管道压力试验的压力试验是管道系统设计压力的1.15倍，试验时间为10分钟，需要接头。焊缝。管道无泄漏，外观无变形；在压力试验过程中，压力应逐渐缓慢增加。当压力上升到试验压力的50%时，应初步检查试压管道。如无异常情况或泄漏，应按试验压力的10%逐渐上升。各级稳定试验压力为-0.07mpa，试验时间为24小时，管道每小时增压率不得超过1.2%。在管道气密性试验过程中，应注意现场环境温度的变化，并使用温度计记录温度。
（10）气密性：医用气管应进行24小时泄漏试验。压缩医用气管试验压力为管道设计压力，真空管试验压力为70kpa真空压力；未连接到终端部件的医用气管试验不得超过0.05%；
