空气压缩机、空气储罐、过滤组、冷冻干燥机、减压装置、管道、阀门和压缩空气快速插座终端由管道和减压装置组成。
快速插座终端用作呼吸机的动力。

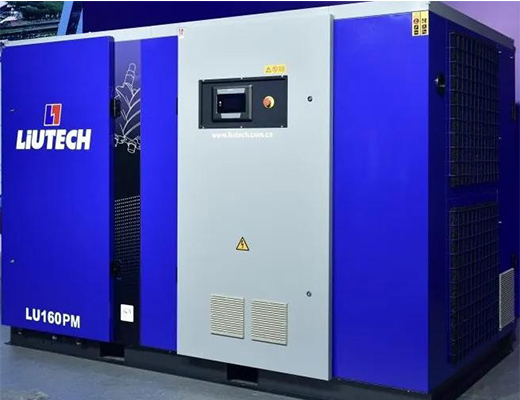

一)空压机
1.空气压缩机采用风冷方式;
2.单台用气量≥1.7m3/min,排气压力≥0.75mpa,单台功率≤11kW;
3.空气压缩机必须在高温环境下运行,要求环境温度≤46℃才能正常运行;
4.标配RS485通信接口的全触摸屏控制器,可实现多连接控制;
具有压力、温度、时间、故障等数据显示功能。
2)32冷冻干燥机。
1.采用独特的高可靠排水装置,同时排放冷凝水和污垢,确保长期免维护运输。
2.采用可靠的水量调节阀,确保制冷系统工况稳定;
3.采用双流层逆流前冷器设计;
4.单台额定气量处理:≥3m3/min,符合空压机要求;
5.出口压力露点3-10℃;
6.冷却方法:风冷;
7.高温冷干机进气温度≤80℃。
三、初级过滤器。
1.单台空气处理量≥2.6m3/min,符合单台空气压缩机要求;
2.有效过滤3微米以上的固液颗粒;
3.残留油含量5ppmw/w;
4.达到ISO8573.1质量等级-固态3级,油含量5级;
5.进气最大液体负荷:25000pmw/w。
4)中级过滤器。
1.单台空气处理量≥2.6m3/min,符合单台空气压缩机要求;
2.有效过滤1微米以上的固液颗粒;
3.残留油含量为1ppmw/w;
4.达到ISO8573.1质量等级-固态2级,油含量4级;
5.最大液体负荷:2000pmw/w。
5)高级过滤器。
1.单台空气处理量≥2.6m3/min,符合单台空气压缩机要求;
2.有效过滤0.01微米及大固液颗粒;
3.有效过滤99.99+%油雾;
4.残留油含量0.01ppmw/w;
5.达到ISO8573.1质量等级-固态一级,油含量2级;
6.最大液体负荷:1000pmw/w。
6)灭菌过滤器。
1.单台空气处理量≥3.8m3/min,符合单台空气压缩机要求;
2.有效过滤0.01微米和大固体颗粒,过滤油气;
3.达到ISO8573.1质量等级-固态1级,油含量1级。
7)空气储罐。
1.材料为优质碳钢、脱脂、涂层、防腐等。
2.单个有效容积≥0.6立方米。
3.最大工作压力≥0.8Mpa。
