医疗中心供氧系统主要由氧气汇流、氧气流量计、压箱、压力监测报警装置、阀门、管道等组成。
基本参数:
(1)终端保证气压:0.2-0.55MPa(可调)
(2)系统小时泄漏率:≤0.2%
(3)最大和最小流量工况下供氧压力误差:0.02MPa。
(4)氧气终端流量:普通5L/min重病床30L/min。
(5)系统运行方式:各终端连续用气,停电时不断供气。

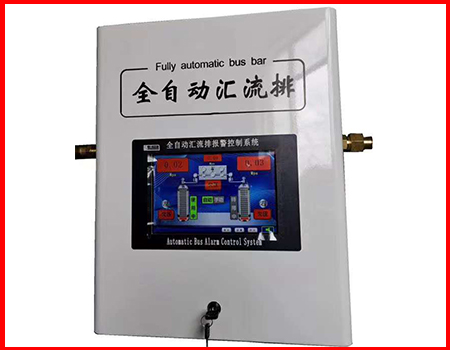

1.医用氧气供应源。
本项目不包括医用液氧供应源,本项目只配备1套10+10瓶组氧气汇流排。
配备一套2×10瓶组流排作为应急备用氧源,汇流排采用工厂制成。汇流排一用一备,可实现自动切换。
2.氧气二次稳压箱的主要技术参数及要求:
氧气二次稳压箱配置在相应病房的地板副管上,箱体采用圆弧设计。
(1)规格:双回路。
(2)功能:控制相应病房的压力。
(3)输出压力:0.2MPa-0.5MPa(可调)
(4)结构:箱式。
(5)氧气二次稳压箱具有应急备用接口,可在紧急情况下直接连接氧气瓶,实现应急供氧。
氧气二次稳压箱箱内有两套减压阀,可实现不影响压力的不间断气体维护,满足GB50751-2012《医用气体工程技术规范》单一故障下可实现连续供气的要求。箱体采用弧形防撞设计,美观,可防止箱体棱角和四面对人造成伤害。
3.氧气流量计的主要技术参数及要求:
(1)最大流量:300L/min。
(2)精度:±(2.0+0.5FS)
(3)最大工作压力:1.0MPa。
(4)工作温度:-10~+55℃。
氧气流量计采用内置丘里结构和分体式显示器,可通过特殊设计的连接电缆安装在远离气体管道的地方。采用LED数字显示,可显示瞬时流量和总量RS485通信模块,便于集中控制和远程传输。

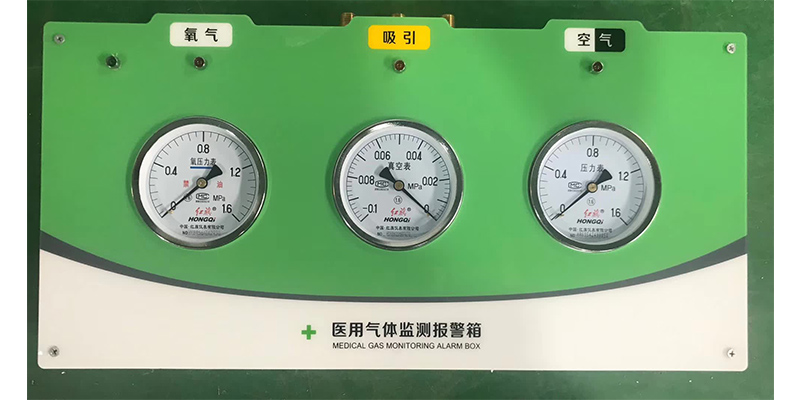

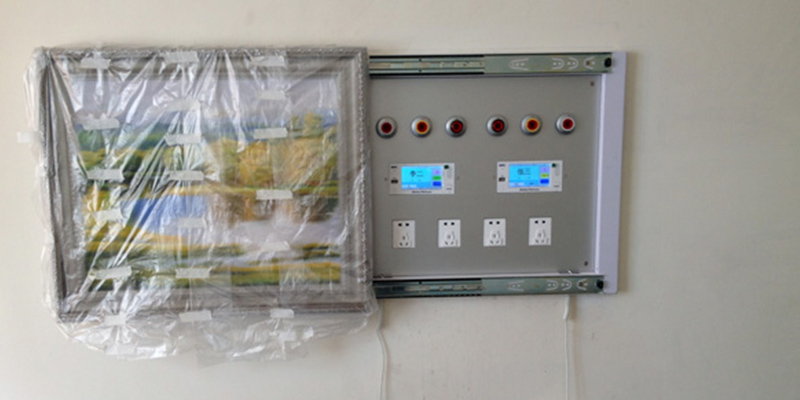

4.压力监测报警装置的主要技术参数及要求:
各楼层病房应安装压力监测报警装置,监测各病房不同气体的压力,安装高度应便于操作和观察。
(1)工作温度:-20℃~50℃。
(2)结构:箱式。
(3)显示方式:数字显示。
(4)功能:监测病房压力,确保病房压力不低于所需压力,实现连续稳定供气。
(5)具有RS485通信模块。
#压力监测报警装置应有三种指示灯颜色,红色仅用于指示危险警告或要求紧急行动,黄灯表示需要小心或注意,绿灯表示正常运行,并提供相关技术证明文件。
5.氧气管道的主要技术参数及要求:
连接中心站及所有病房用气终端,主管、副管、支管均采用不锈钢管,酸洗脱脂,氩弧焊连接,无泄漏,保证稳压供氧。
主要技术参数:
(1)材料:06Cr19Ni10。
(2)焊接方法:氩弧焊。
(3)符合标准:GB/T1976-2012《流体输送不锈钢无缝钢管》
(4)接地电阻:10ω。
氧气管道按脱脂工艺严格去油脱脂,清洗抗氧化处理后封堵,然后发送到现场。从氧源到建筑主管的管道安装在建筑气体管道井内,各病房走廊横管安装在走廊天花板内,病房支管安装在铝合金设备带内。
