医用气体系统工程技术要求:
(1)医用气体技术参数:
序号 | 气体名称 | 气源供气压力(MPa) | 输出口压力 (MPa) | 超压报警压力(MPa) | 欠压报警压力(MPa) | 医气输出口流量 (L/min) |
1 | 氧气 | 0.40~0.45 | 0.40 | 0.55 | 0.35 | 10~20 |
2 | 压缩空气 | 0.40~0.45 | 0.45 | 0.55 | 0.35 | 20~60 |
3 | 真空吸引 | -0.03~- 0.07 | -0.06 | -0.015 | -0.075 | 30 |
4 | 二氧化碳 | 0.35~0.40 | 0.09 | 0.50 | 0.30 | 6~10 |
5 | 氮气 | 0.9~0.95 | 230~350 |
6 | 麻醉废气 | 0.09 | 130 | |||
7 | 笑气 |
(1)医用气体系统配置要求:
1.净化手术部有七种医用气体:氧气。负压吸引。压缩空气。微笑。二氧化碳。氮气。废气排放;确保每张床在其他地方至少保留氧气。负压吸引两种气体。

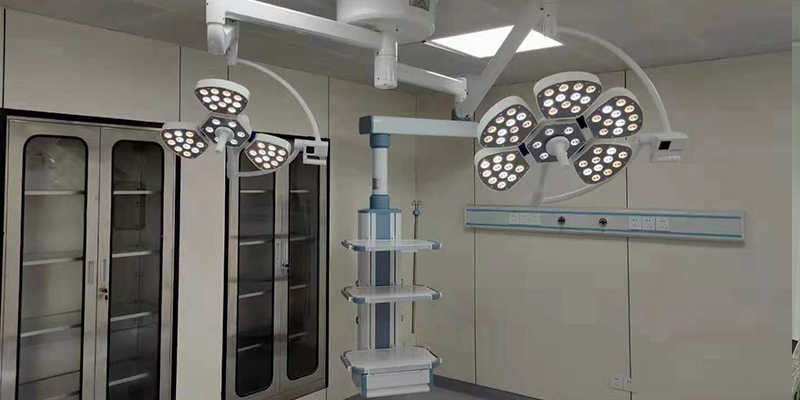

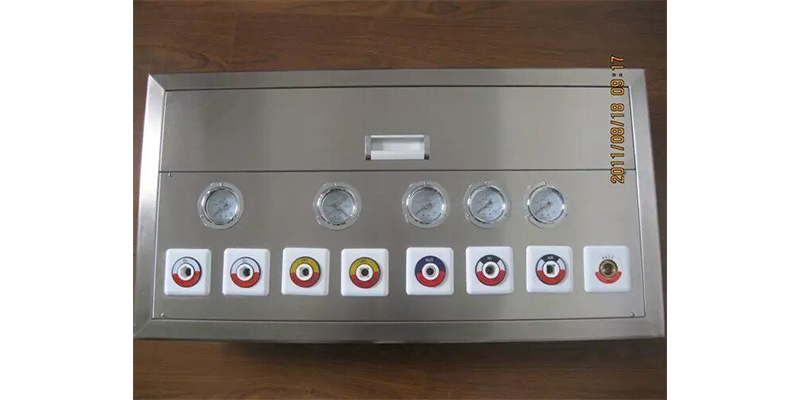

2.每个手术室的墙壁和塔上都有一组气体终端,每六个气体和麻醉废气输出终端。氧气。负压吸引。压缩空气由我院供气到三层手术部门。每个手术室都有一个独立的气体阀箱。接口位置由中标人和施工单位共同约定。本项目的医疗气体施工单位将管道(必须独立)引入三层手术部门。并保留地板上的主阀,中标人负责采购后的管道和终端。安装。施工;微笑。二氧化碳。氮气从中标人设备层引入终端,气体终端气体量必须足够。压力稳定。可调节,并按规范设置微笑。氮气汇流排,2备2用,二氧化碳气汇流排5备5用,监测气体装置放置在护士站,可实现低压自动切换,氧浓度检测装置(与通风、排气联动)。
3.气体终端采用全金属德标插拔式自封快速接头,操作方便,接口不交换。
4.控制系统:设置气体制动和报警控制箱,通过气体制动和报警控制箱进入手术室,每个手术室都有气体报警装置。
5.负压吸引采用外镀锌钢管,麻醉废气排放采用高强度聚氯乙烯管,其他气体管采用BSI标准脱氧铜管;清洁外科医用气体管应单独安装。吊架不得与其他管道共用。
6.各种气体管道与支吊架的接触部位应按照国家有关规范和标准采取导静电和防静电腐蚀措施。进入清洁手术室的各种医用气体管道必须接地。
7.医用气体管道应按现行国家有关规定采购安装。管道应分段标记。
(2)医用气体系统主要设备技术要求:
1.设备带:
①制造优质铝锭,弧形过渡流线,平均壁厚不小于2.0mm;
②内部分为三个独立的隔断槽:强电、弱电、管道,符合国家标准气源和电源要求;
③管槽最多可同时容纳四种不同的气体管道。
④底部需要内藏照明供用户阅读;
⑤设备带强。弱电配置要求见相应的专业技术要求。
2.气体输出口:
①输出口表面颜色应符合(德式);
②输出插头快速插入自闭式,可单手操作;
③不得交换各种气体输出口接头,插拔次数应超过2万次;
④墙体终端与吊塔终端一致,以墙体终端为准(德式)。3.压力管件要求:
①高压阀、低压阀、减压阀、医疗终端、过滤器、安全阀等压力管件必须有检验证书,检验合格后方可用于工程安装;减压阀。安全阀应根据设计文件中规定的压力进行调试。
