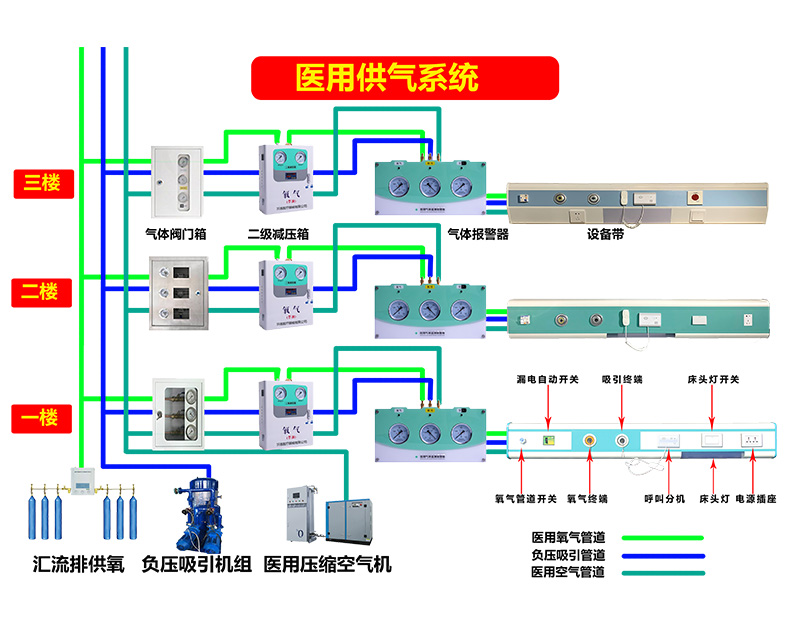

1)氧气主管通过制氧机房的管井,连接楼的主管通过各用氧单位楼的管井进入。管井位置为主管位置,主管与地板水平管连接,水平管与各病房功能管连接。
2)机房通往普通病房的氧气主管采用φ32×2.0优质脱脂铜管,直接从制氧机房分离;氧气水平管采用φ16×1.0优质脱脂铜管,配置在所有走廊的天花板走廊内;氧气病房支管采用φ8×1.0优质脱脂铜管,配置在所有病房气电终端带的气路通道内。各规格脱脂铜管脱脂后,采用银焊或铜焊;
管道连接件、附件采用氧气专用管件,管道及管件安装前按规范脱脂,运输过程中应采取保护措施。
3)主管道布置在管井内。

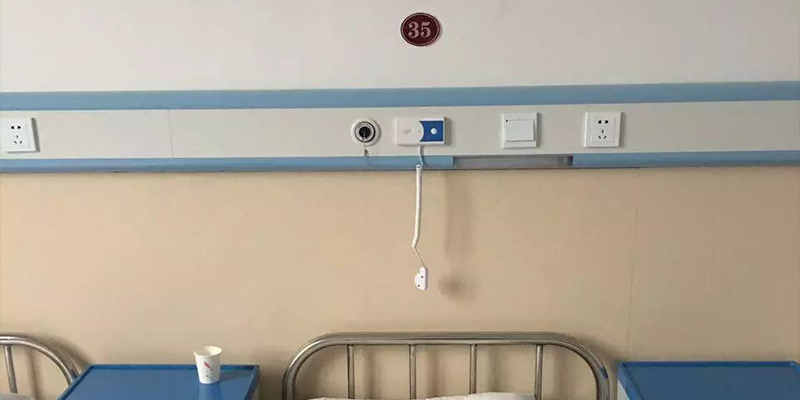

4)进入病房的氧气支管用线槽盒覆盖下行至气电终端带气通道,保证病房美观。
5)管道穿墙,穿地板时加套管,穿墙套管两端与墙面平齐。
6)洁净区由洁净公司设计。
7)所有楼层主管与水平管之间均配备氧气二级稳压箱(氧气二级稳压箱的功能是将主管气压降低到0.44MPa(0.2MPa~0.5MPa可调输送到病房供患者用氧,二级稳压箱的特点是:采用双回道设计,保证一次维修时另一次正常工作;它可以保护和缓冲呼吸机和麻醉机,这是传统的必要功能)。
8)氧气流量计配置在所有楼层主管和水平管之间(该功能是传统的必要功能)。
9)所有楼层主管与水平管之间均配备氧压监测(此功能为必要功能)。
10)供氧系统的主要技术要求。
在最大工作压力下,系统每小时的泄漏率≤0.2%;
在流量条件下,管道压力损失不超过50kPa;
气管内气体流量≤10m/s;
流量:6~10L/min;
额定压力:0.4MPa;
气管接地电阻为10欧姆。
11)氧气汇流排采用5*2手动汇流排。
