医用气体系统图

医用气体系统主要是指医院用气体，包括：医疗空气、器械空气、牙科空气、合成空气、富氧空气、氮气、二氧化碳、氧化亚氮、混合气、氦气等医用气体。

如上图医用气体系统图所示，医用气体系统包括气体站房、医用气体管道系统、医用气体病房设备带系统三部分组成。

一、医用气体站房

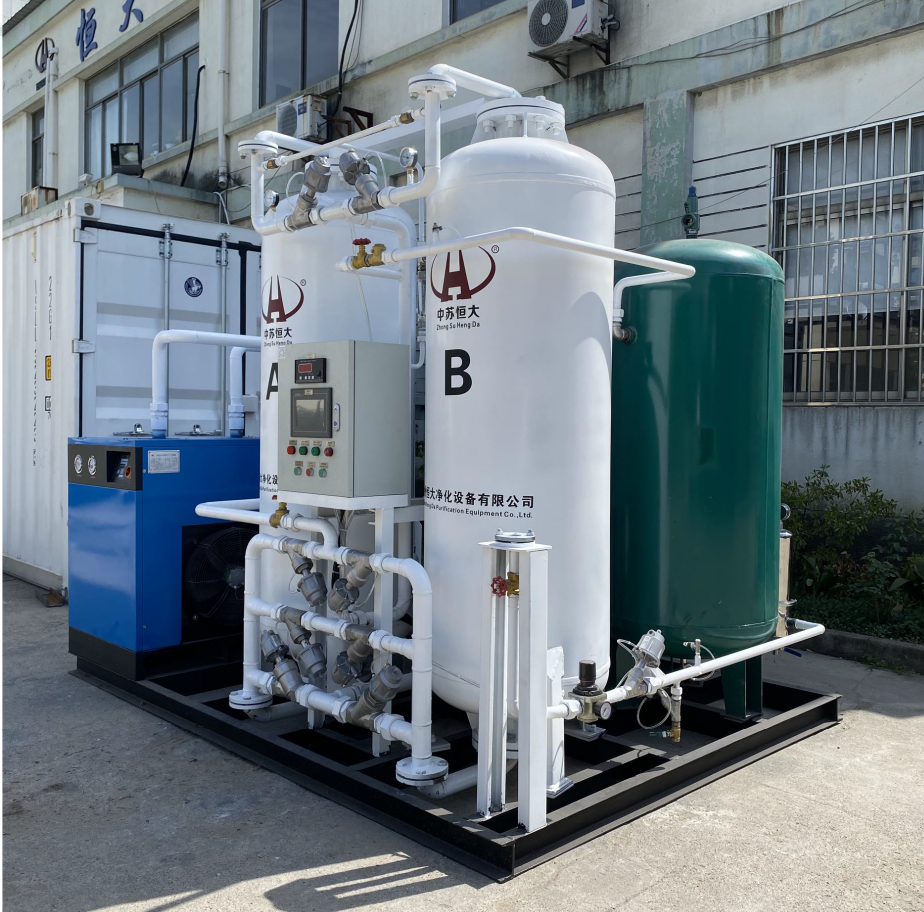

医用气体站房一般分为氧气站房、负压站房、空气站房，如果有手术室净化区域还包括二氧化碳站房、氮气站房、笑气站房等。

医院应根据医疗需求及医用氧气供应情况，设置医用氧气供应源。氧气供应源一般有液氧供氧方式、制氧机供氧方式、汇流供氧方式等。

二、管道系统

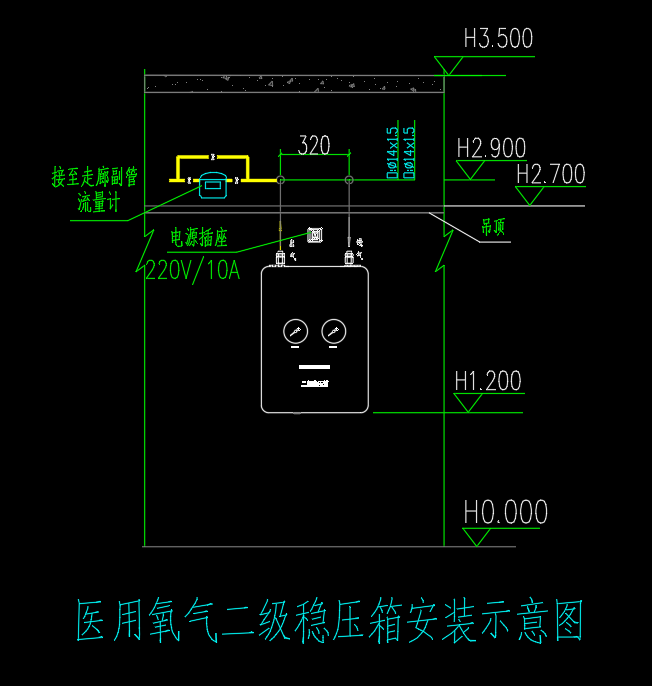

医用气体管道系统的主材一般是脱脂紫铜管或脱脂不锈钢管，并配有阀门及减压装置、报警装置、流量统计装置等设备。

三、医用气体设备带系统

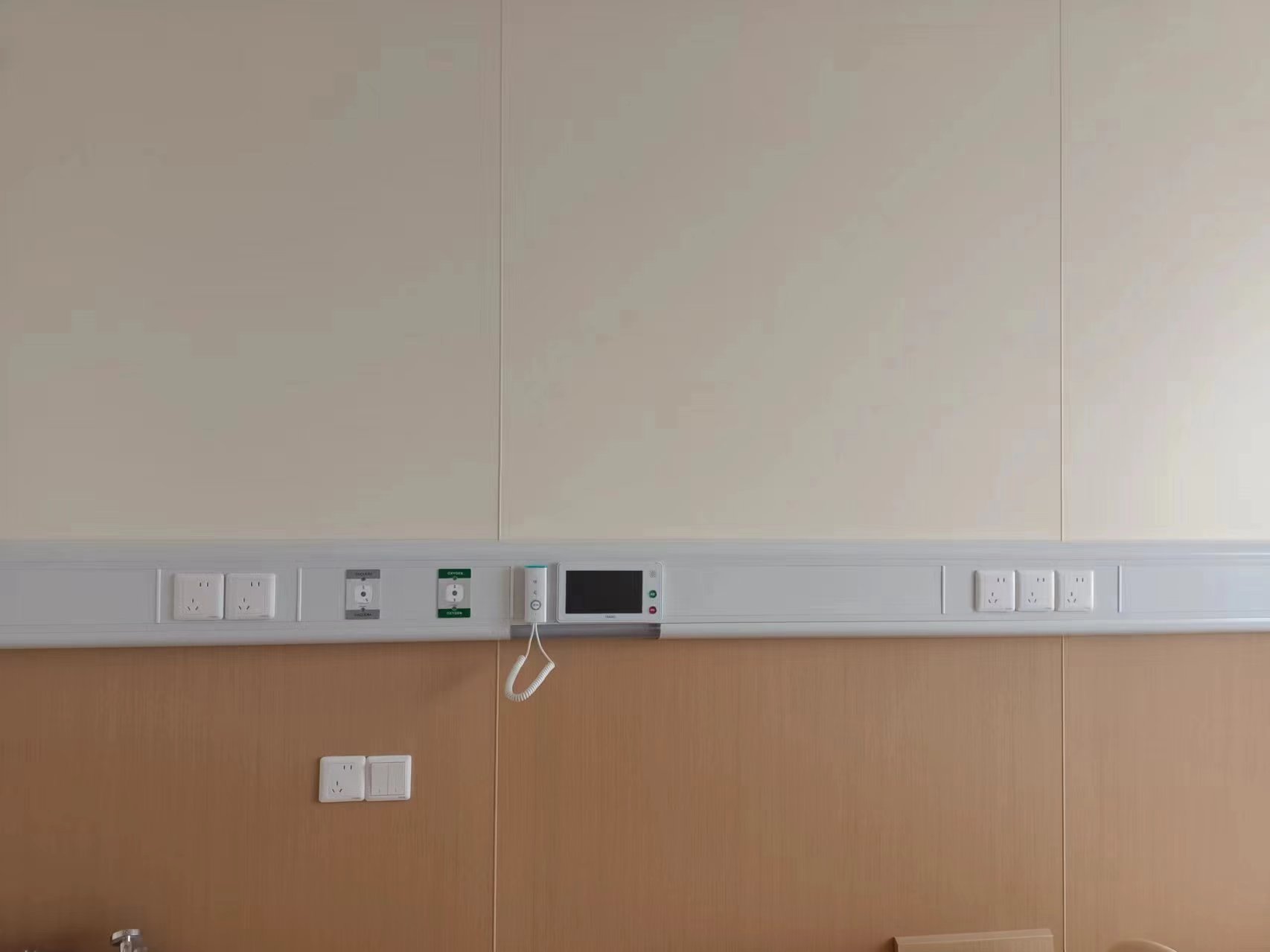

医用气体设备带款式巨多，但基本为铝合金材质，以三腔设计为主，可明装或暗装，并配置对应制式的气体终端，比如国标终端、德标终端较多，另也有英标、美标、日标等多种款式。
