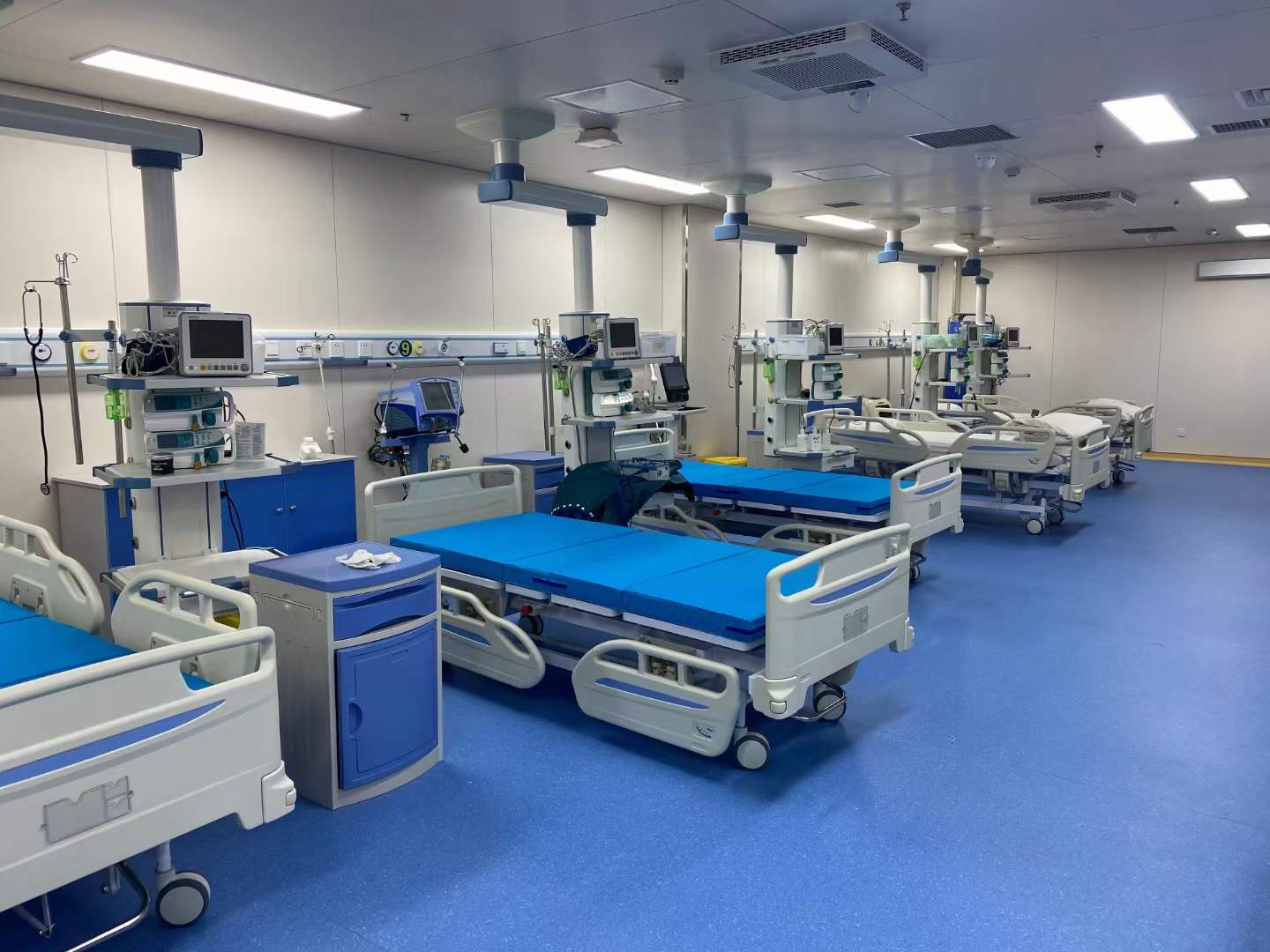

压缩空气系统的动力源是中心压缩站的空压机组,通过空压机组供气使空气系统管路达到所需压力值和流量,在手术室、ICU室等重病室终端处产生压力,提供医疗设备使用。
1、医疗用压缩空气站(位置设在7#楼地下一层)
1.1配置如下:
序号 | 设备名称 | 技术参数 | 数量 |
1 | 无油空气压缩机 | 排气量≥3.5m3/min,功率≤37kW,最高工作压力1.0MPa(满足流量先提下功率供参考) | 2台 |
2 | 冷冻式干燥机 | 处理量≥3.5m3/min | 2台 |
3 | 储气缓冲罐 | 2.0m3材质:碳钢 | 2台 |
4 | 一般防护用过滤器 | 单机处理量≥3.5m3/min,精度:0.1ppm(除油)1µm (除尘) | 2台 |
5 | 高效过滤器 | 单机处理量≥3.5m3/min,精度:0.01ppm(除油)0.01µm (除尘) | 2台 |
6 | 活性炭过滤器 | 单机处理量≥3.5m3/min,精度:0.003ppm(除油) | 2台 |
7 | 配电箱 | 满足≥74kW功率 | 1台 |

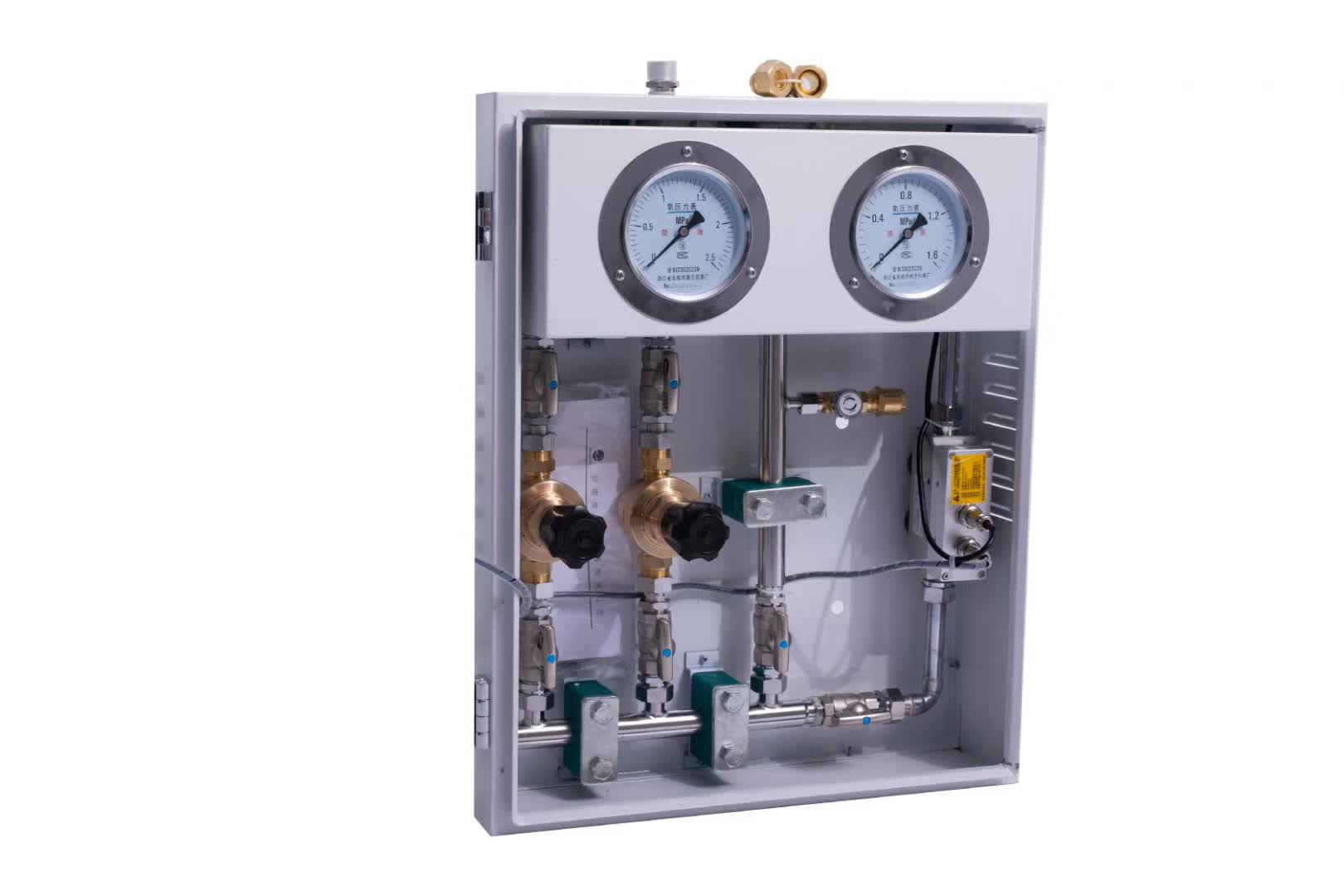

8 | 空气大流量减压装置 | 调压阀二用一备、单个调压阀流量≥300m3/h、进口压力1.0Mpa、调压阀材质:铸铁、含阀门、安全阀、压力表、支架等组件 | 1套 |
9 | 不锈钢分气缸 | 一进七出一预留,含进出口阀门及仪表组件等 | 1个 |
1.2压缩空气站技术参数:
压缩空气站最大供气量:二台压缩机同时工作时≥7.0m3/min。
压缩空气站出口工作压力:0.5MPa、0.8MPa (可调)。
压缩空气站内设置一用一备空气压缩机,当工作压缩机故障时,备用压缩机启动,以保证系统正常工作。
2、医疗用压缩空气管道
2.1管道材质
本工程空气管道主管、横管采用O6Cr19Ni10 不锈钢管,支管采用TP2紫铜管。不锈钢管必须符合GB/T14976-2012《流体输送用不锈钢无缝钢管》标准,紫铜管必须符合YS/T 650《医用气体和真空用无缝铜管》标准要求。
2.2管道规格:参照图纸。
2.3管道连接方法技术要求

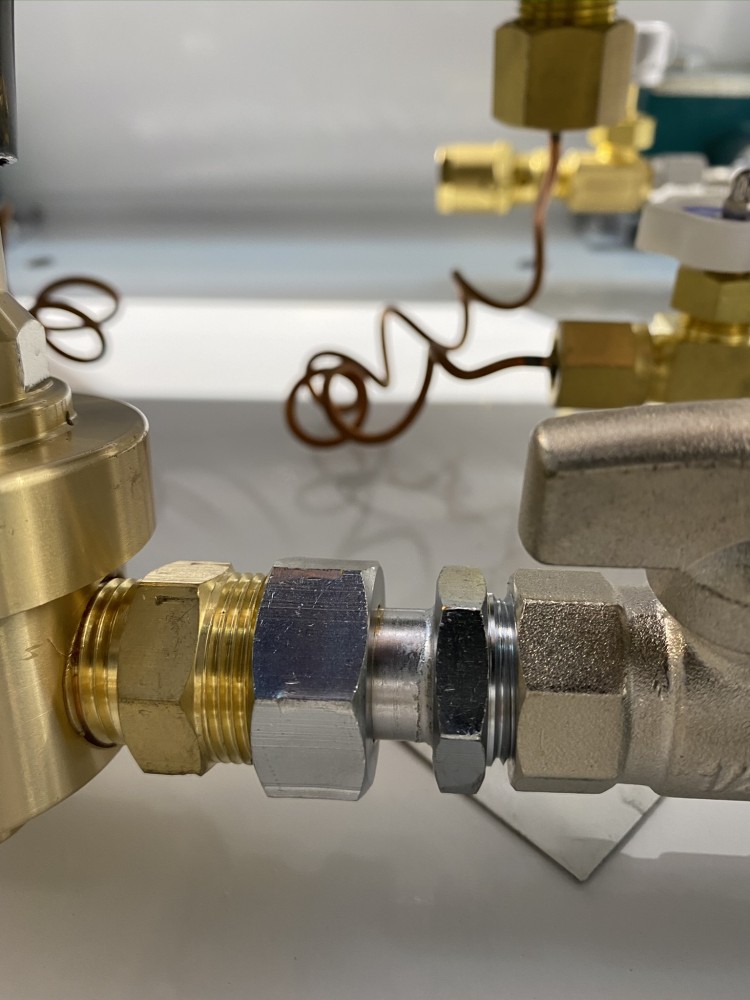

不锈钢管连接采用标准的不锈钢球头、螺帽、焊咀连接后氩弧焊接连接,铜管道连接采用标准的铜管件连接后银基钎焊连焊接。整个系统连接均采用金属密封。

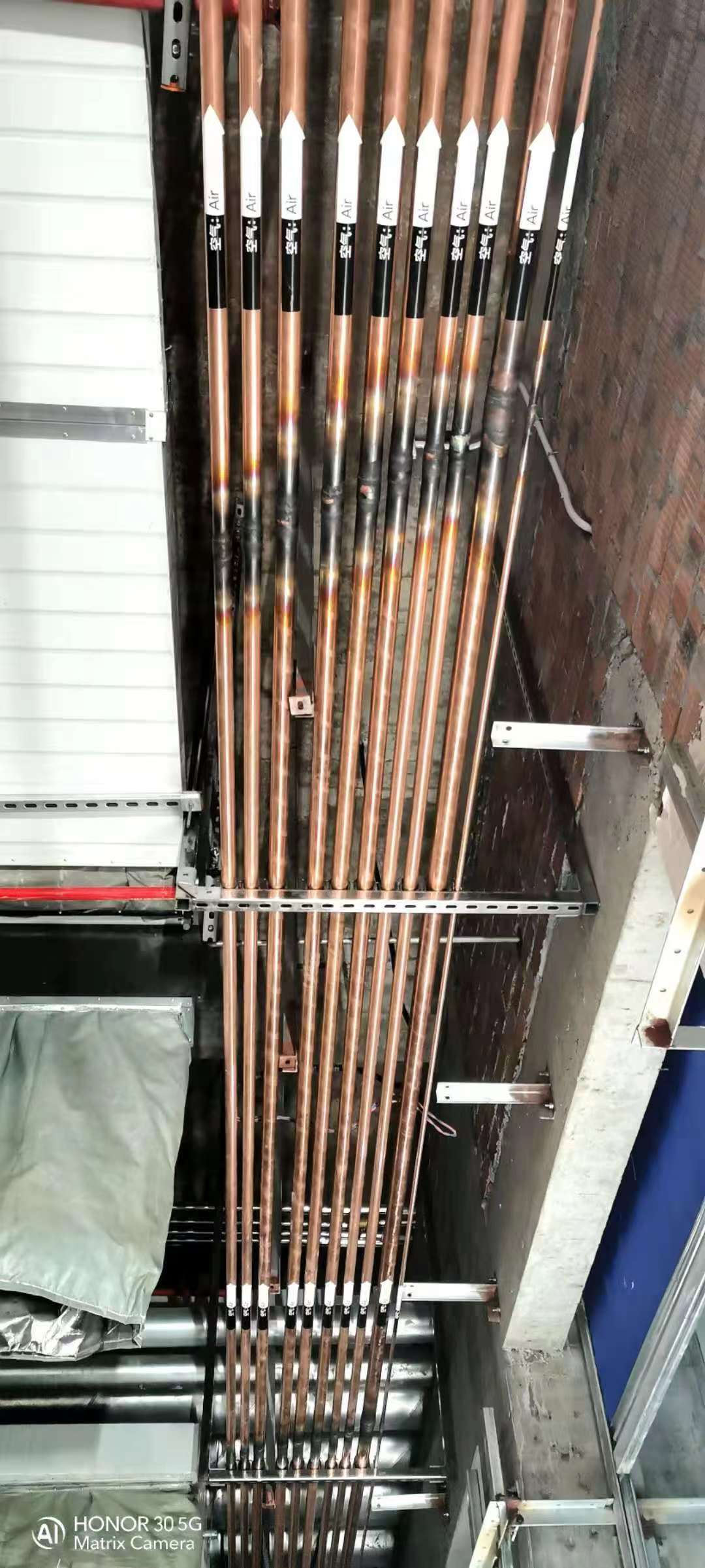

2.4管道布置

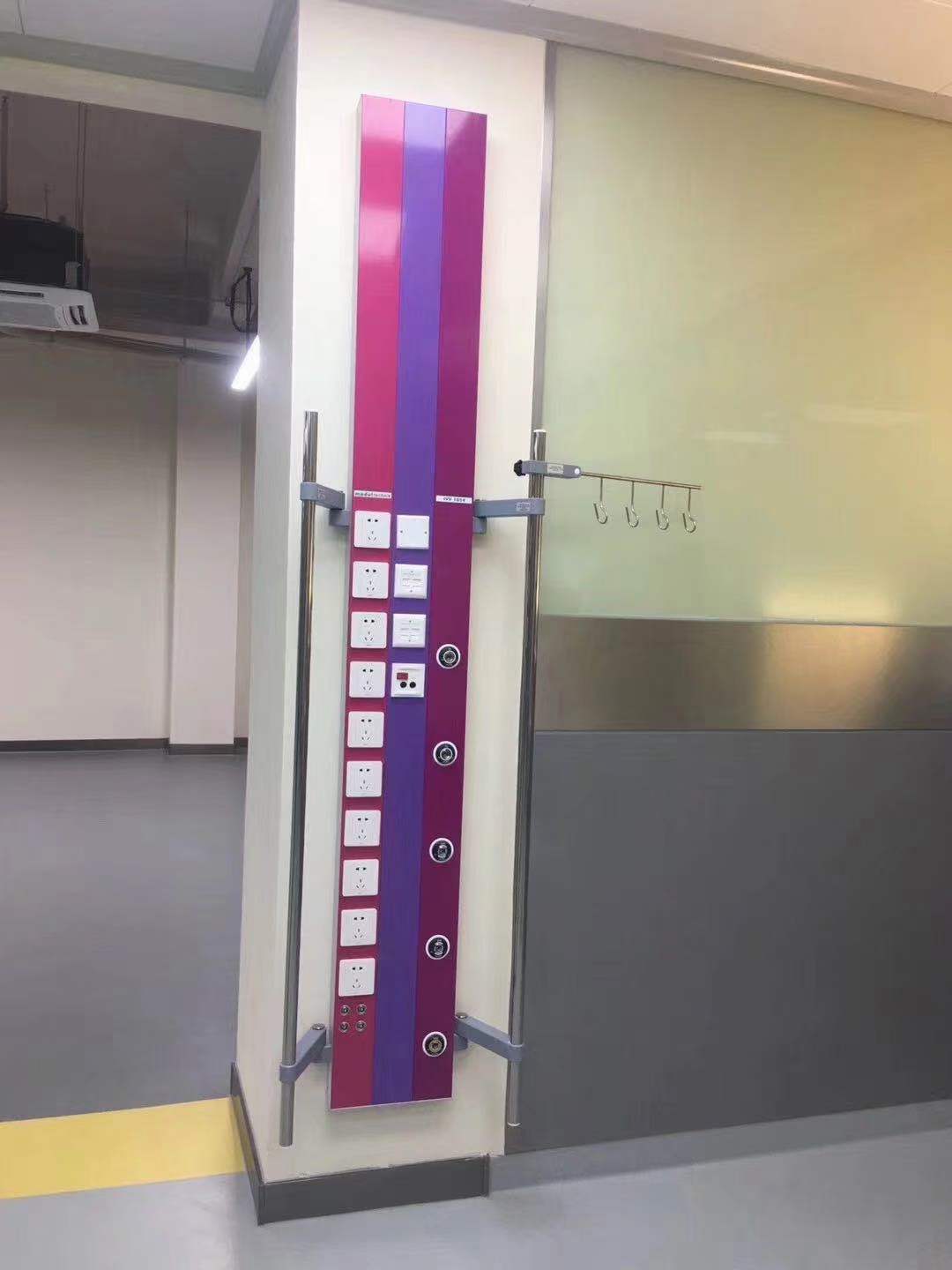

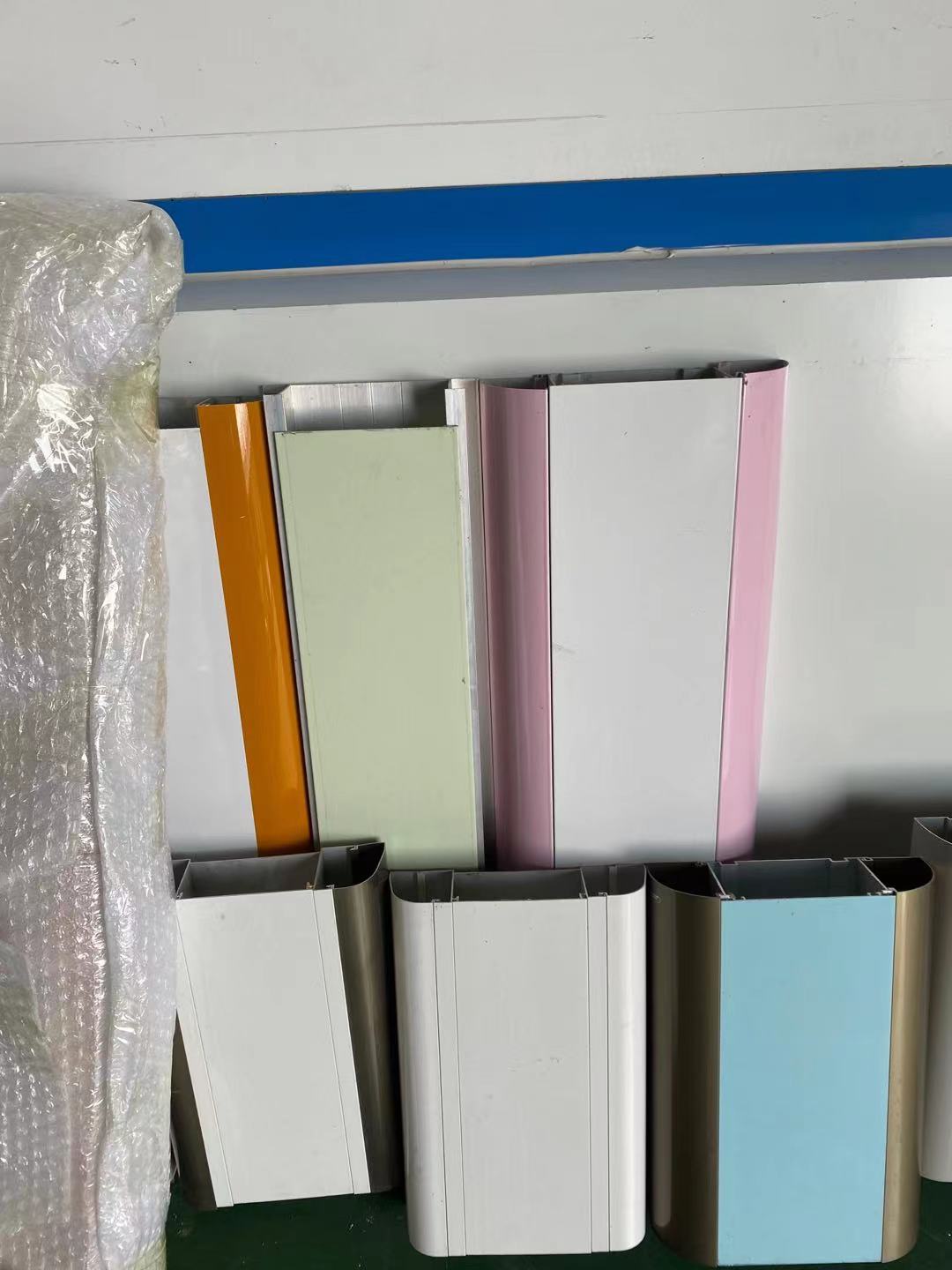

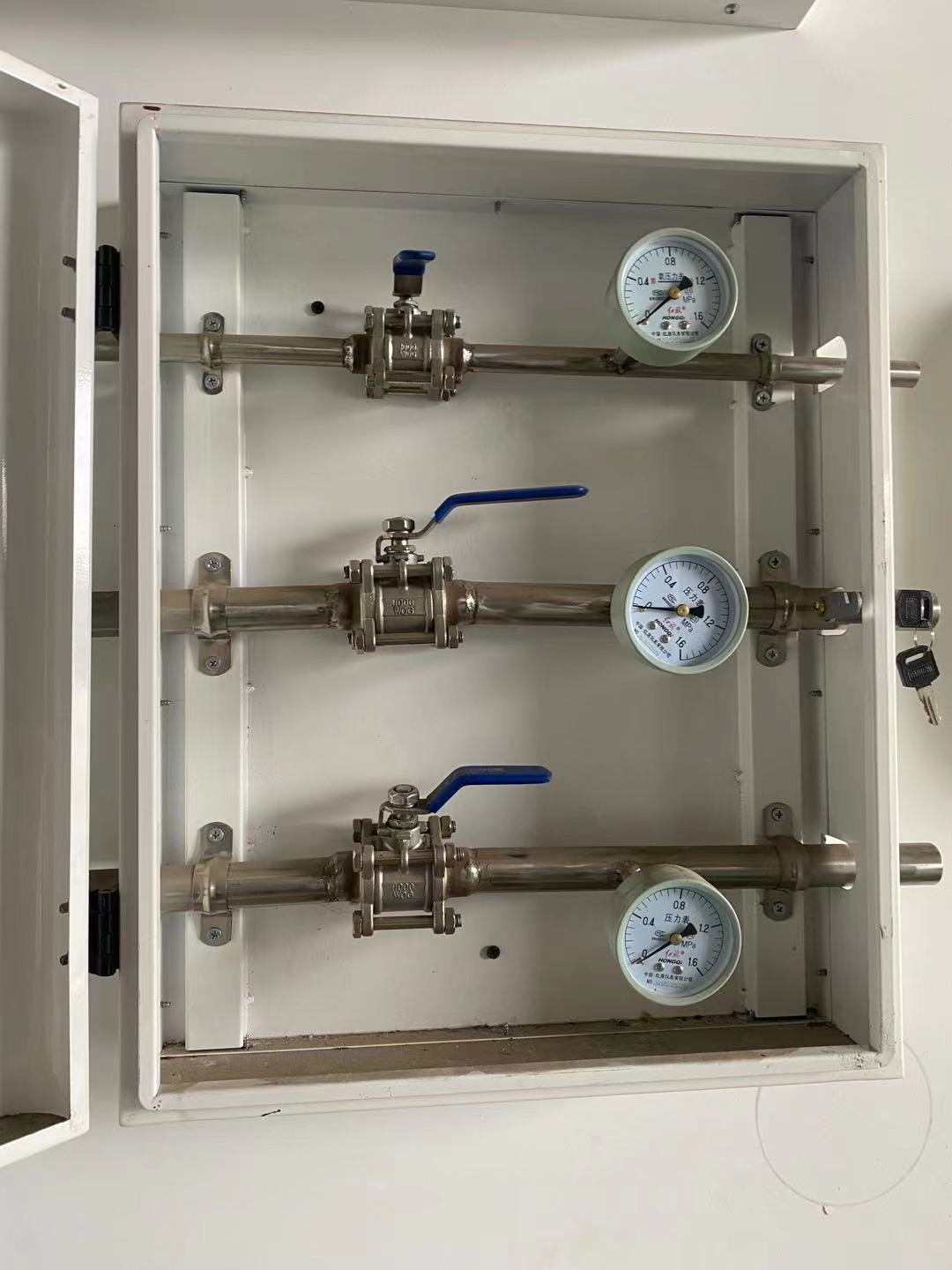

主管道沿地沟敷设或沿走廊墙面架设至大楼管道井,病区走廊横管安装在吊顶内,管道区域阀门箱安装在护士站适当位置,病房内支管及终端、截止阀均安装在铝合金设备带内。
3、系统压力试验、吹扫技术要求
3.1系统强度试验:空气管道安装完毕后必须进行强度试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的1.15倍,试压时间10min,试验结果以管道接头、焊缝、管段无肉眼的可见的变形、以发泡剂检验无渗漏为合格。
3.2系统泄漏率试验:空气管道强度试验合格后必须进行泄漏率试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的, 试压24h,试验结果每小时泄漏率小于0.5%为合格。
3.3系统吹扫:空气管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气,结果以出气口无杂质、干净为合格。
4、压缩空气系统技术参数
4.1压缩空气系统管道气体流速: ≯10m/s。
4.2压缩空气系统总体每小时泄漏率:保证小于≤0.2%。
4.3压缩空气系统管道应可靠接地,接地电阻应小于10Ω。
4.4空气终端气压不低于0.4MPa,每个终端流量不低于60L/min。
