医用气体集中监测报警系统

医疗气体集中监测报警系统

医疗气体集中监测报警系统是通过联网连接系统主机、专用软件、机站设备就地报警、气源设备值班室气源报警、各楼层区域气体报警以及消控中心的中央监测报警来实现的。

该系统可普遍使用于不同类型的气体流量计和医用气体压力报警器，同时也适用于空压机房、真空泵房和液氧站等设备。它能够通过基于MODBUS协议的RS485网络或RJ45以太网接入前端管理系统IIMS（通用仪表管理系统），以在线监测各类供气设备的运行状况、气体流量和管道压力等参数，并进行实时报警、记录、结算和分析。该系统还能够实现对全院医用气体设备状态及使用数据的实时监控。

（二）、监控系统网络架构的应用

该设备可支持单机或组网使用，每台单机都配备标准的RS485通信接口，具备强大的抗干扰能力和高接收灵敏度，最大有效通信距离可达到1200米。

RS485通讯接口包括A线、B线以及地线，通常地线接地。设备在组成网络使用之前，需要进行网络地址编号，该编号范围为1至255，共有255个可用地址。

我们常用的组网通讯协议包括标准的MODBUS协议和简易的MODBUS协议，用户可以根据从我们公司购买的设备所采用的组网协议类型，在上位机软件中进行设置。

1、网络式氧气流量计：

使用气体流量传感器，具有高精度、高灵敏度和微量计量等优点。该传感器可以全面自动补偿环境温度和管道压力，并具有氧气瞬时流量和累计流量监测以及数据记录功能。它支持标准的MOBUSRTU信号输出，适用于联网监测。

以下是技术规格：

1）适用环境条件为：温度在0℃至+40℃之间，相对湿度在15％至80％之间，大气压力在（86～106）kPa之间；

管道最大允许压力为1.0兆帕斯卡，标准压力值为0.4兆帕斯卡。

3）流量范围为2升/分至200升/分；

4）电源供应：使用220V交流电源供电；

5）屏幕上显示：流速为LED三位数（1-999L/min），总量为LED八位数（9999999.9m³）。

6）分辨率：流量总量为0.01立方米，流速为每分钟1升；

7）使用网络测量方法。

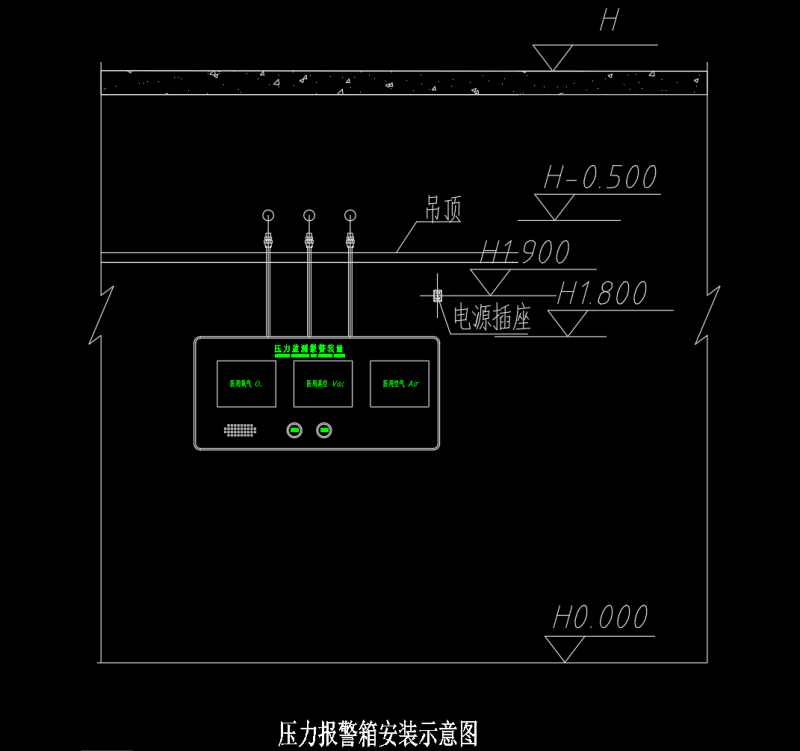

2、医用气体监测设备

1）显示数据独立运行；

2）可输出标准的MODBUSRTU通信协议信号数据，用于连接到联网软件集中监测标准医疗设备报警声音。

3）当发出报警声音时，声音的声压级在距离1米处不应低于55分贝(A)，并且报警系统应具备暂停、静音和延时恢复功能。

4）在距离4米，视角小于30度和照度低于100Lx的情况下，视觉报警可以清晰地识别。

该报警设备有三个功能：能够指示报警、测试故障，以及在断电后自主重启。

当医用气体供气源的压力超过允许的上限或低于额定压力的15%时，将触发超压和欠压报警。
