医用气体系统管子尺寸的规格化

时间：2023-04-11


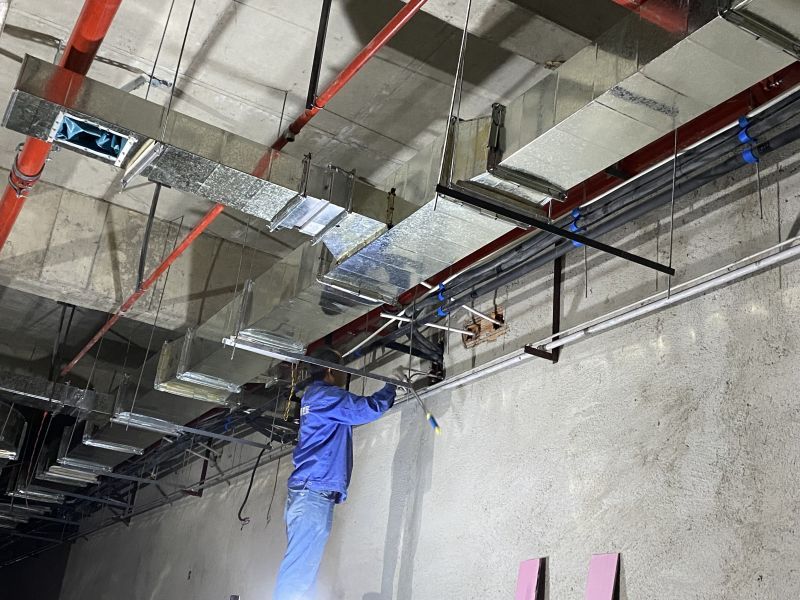

管子尺寸的规格化

    计算出所需的管子内径d和设计壁厚t后，应将它们调整为市场供应的管子规格。需要用管件连接的管子，其直径还要调整到公称直径系列中来：


                               管子、管件、阀门的公称直径系列                表5-9

公称直径DN（mm）

管螺纹

尺寸

公称直径DN（mm）

管螺纹

尺寸

公称直径DN（mm）

管螺纹

尺寸

公称直径DN（mm）

管螺纹

尺寸

6


15

1/2

32

1 1/4

65

2 1/2

8

1/4

20

3/4

40

1 1/2

80

3

10

3/8

25

1

50

2

100

4


   管 螺 纹 尺 寸 （mm）                             表5-10

公称直径DN

6

8

10

15

20

25

32

40

50

螺纹尺寸代号

1/8

1/4

3/8

1/2

3/4

1

1 1/4

11/2

2

用螺纹密封的

管螺纹GB7306

基面大 径

9.728

13.157

16.662

20.955

26.441

33.249

41.91

47.803

59.614

基面小 径

8.566

11.445

14.95

18.631

24.117

30.291

38.952

44.845

56.656

非螺纹密封的

管螺纹GB7307

大 径

9.728

13.157

16.662

20.955

26.441

33.249

41.91

47.803

59.614

小 径

8.566

11.445

14.95

18.631

24.117

30.291

38.952

44.845

56.656

用螺纹密封的管螺纹（GB7306）必须考虑锥度对螺纹深度的影响。其锥度为1：16。
