医用中心负压吸引站。 配置如下:
序号 | 设备名称 | 技术参数 | 数量 | 备注 |
1 |
油润滑旋片真空泵 | 抽气量 300m3/h/台、 功率 7.3kW/台 |
2 台 | 常规单机工作, 用量大时双机工 作 |

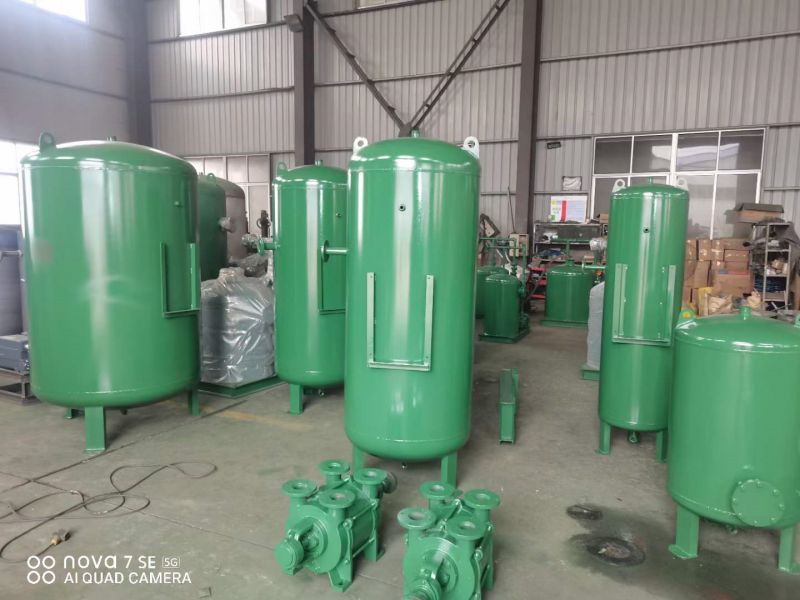

2 | 真空罐 | 2.0m3 ,材质:碳钢 | 2 台 | |
3 | 吸引电控柜 | 二泵联动 | 1 台 | |
4 | 除菌过滤器 | 处理量≥300m3/h | 2 个 | |
5 | 分气缸 | 一进六出,不锈钢 | 1 只 | |
6 | 负压废弃排放消毒 灭菌器 | 处理量 500m3/h,15KW | 1 台 |
压力机组招标参数:
选择油环真空泵(1)。
集成撬装机组,各功能集成,连接灵活,现场安装方便;
(3)多用一备,循环使用,自动运行时监控每个泵的使用状态。如果某个泵出现故障,设备会自动识别并报警,并继续跨越故障机头循环,以确保停止呼吸。
(4)采用油环真空泵,变频驱动,效率高(油冷式,无循环水冷)。
根据BS3928,配套细菌过滤器可以最大限度地减少微生物污染的可能性。
采用PLC、触摸屏控制、施耐德元件、触摸屏显示;设置、调试、各种信息均可显示。
(7)通过压力传感器控制自动运转;反向保护;断电后自动启动选择。
可显示信息:报警信息、维护计划、运行时间、运行状态、操作按钮、数据库;
(9)符合电气安全标准,符合电磁兼容要求。
为了在极端温度下正常工作,需要进行高低温试验(-20℃~60℃)。
(11)提供远程通信协议接口,通过网络向工作站远程计算机传输上述数据和信息显示,提供数据结构,方便业主编程组合显示多站信息。
制造符合ISO13485标准;在正常维护条件下,保修期为2年。
高温灭菌器需要满足下列技术参数:
(1)由消毒箱、不锈钢管、智能控制等组成。
同时采用高温、紫外线、臭氧离子三种方法,提高消毒灭菌效果,达到消毒、杀菌、除臭的效果。
(3)灭菌效率>99.999%。
电压220V,功率不大于5.5。Kw,安全可靠。
全自动控制,独立运行,无需与原有负压设备连接,安全可靠。具有运行状态、故障报警等功能。
2.2吸引站技术参数
吸引力站最大抽气量(两台同时工作):600m3/h。
吸引室所需总功率:32kW。
压力调节范围:-0.04MPa-0.07MPa(可调)。
根据医疗要求,吸引压力可以小范围减压。
吸引力站噪声:小于72dB(A)。
启动泵自动启停参数-0.04MPa:停止-0.07MPa(可调)。
吸引站排气口细菌不得超过500/m3。
吸管材料2.3

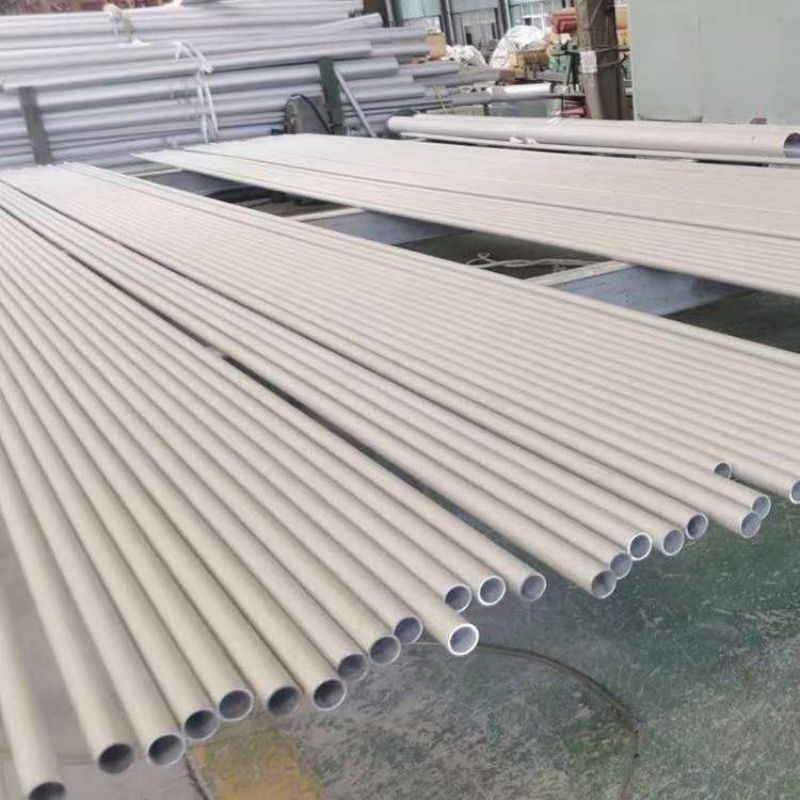

本项目所有吸引管均采用06Cr19Ni10不锈钢管。不锈钢管必须符合GB/T14976-2012“流体输送不锈钢无缝钢管”标准。
2.4管道规格
计算依据:GB50751-2012《医用气体工程技术规范》,计算管道规格如下:
1)病区主管
Φ69×3.0不锈钢管(手术中心生命支持区主管)
Φ69×3.0不锈钢管(东部病房主管)
Φ89×3.0不锈钢管(西部病房主管)
Φ69×3.0不锈钢管(ICU、分娩中心生命支持区域主管)
病房横管:2)
Φ57×3.0不锈钢管
Φ40×2.5不锈钢管
Φ32×2.5不锈钢管
病房支管:3):
Φ14×1.5不锈钢管;
Φ10×1.5不锈钢管;
2.5管道连接技术要求技术要求
不锈钢管连接采用标准的不锈钢球头、螺母、焊咀连接后氩弧焊接连接。整个系统采用金属密封连接,可以保证系统的气密性。
2.6管道布置

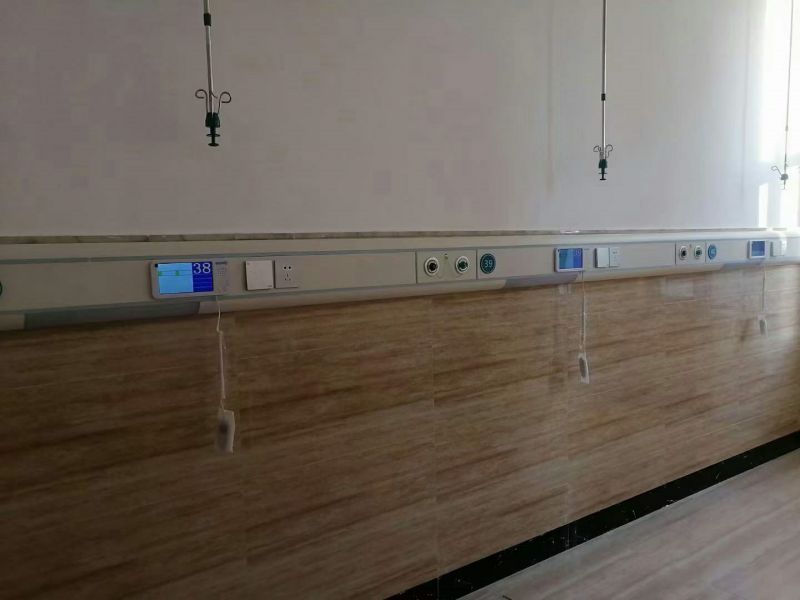

病房走廊的水平管道安装在天花板内,病房的支管和终端安装在铝合金设备带内,整洁美观(与氧气管道一起走)。
2.7区域阀门箱,区域压力报警箱(与氧气系统共用)
2.7.1区域阀门箱
2.7.1.1带紧急供气端口,断气时可接入临时供气。
2.7.集成式1.2,体积小,安装方便。
2.7.1.3上进上出,施工方便美观。
2.7.铅、汞、镉、六价铬必须达到1.4紧急供气端口终端和铜管四种有害物质。
2.8系统压力试验,吹扫技术要求
2.8.1系统强度测试:安装吸引管后,必须进行强度测试。测试介质为氮气或无油压缩空气,测试压力为0.2。MPa,试压时间为10-30min,试验结果为发泡剂检测无渗漏。
2.8.2系统泄漏率测试:吸引管道强度测试合格后,必须进行泄漏增压率测试。测试介质为氮气或无油压缩空气。如果测试压力为管道最大工作压力,则测试压力为24小时。如果测试结果每小时泄漏导致的增压率不超过1.0%,则合格。
2.8.3系统吹扫:吸管强度泄漏试验合格后,必须进行系统吹扫。吹扫介质为氮气或无油压缩空气,出气口无杂质、清洁度合格。
2.8.4管道接地:
根据有关标准要求,吸引管接地,接地电阻为10欧姆。
吸引系统技术参数2.9:
2.9.1在任何情况下,吸引系统保证管道内的压力不能高于环境压力。
2.9.2工作压力:在大气环境下,吸引系统不高于-0.04MPa,不低于-0.07MPa,并且可以在这个范围内任意调整。
2.9.当负压达到0.07MPa时,吸引系统因泄漏而产生的增压率每小时不超过1.0%。
2.9.吸引系统应该接地可靠,接地电阻应小于10欧姆。
2.9.5吸引终端的抽气速率不低于30L/min。
2.9.吸引终端压力:-0.04~-0.07MPa(可调)。
投标人拥有V1.0或以上医疗中心吸引操作系统的操作系统。
