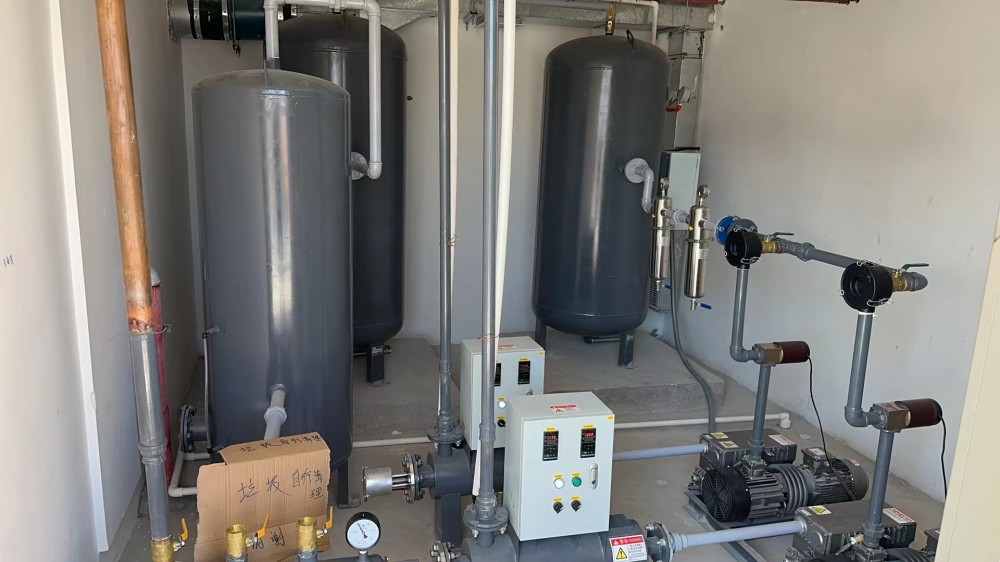

吸引系统的负压源是中心吸引站的真空泵组，通过真空泵机组抽吸使吸引系统管路达到所需负压值，在手术室、抢救室和各个病房等终端处产生吸力，提供医疗使用。
1、发热门诊楼用中心负压吸引站（位置设在发热门诊楼二层）
1.1配置如下:
序号 | 设备名称 | 技术参数 | 数量 | 备注 |
医用真空负压机设备包含 | ||||
1 | 干式爪式真空泵 | 抽气量50m3/h/台、功率≤2.0kW（功率仅供参考） | 2台 | 常规单机工作,用量大时双机工作 |
2 | 真空罐 | 1.0m3，材质：碳钢 | 1台 | |
3 | 吸引电控柜 | 双泵联动，PLC控制 | 1台 | |
4 | 细菌过滤器 | 处理量≥50m3/h | 2个 | |
5 | 高温灭菌器 | 处理量≥100m³/h，10KW | 1个 | |
6 | 不锈钢分气缸 | 一进三出，含进出口阀门及仪表组件等 | 1个 | |
1.2吸引站技术参数
吸引站最大抽气量：≥100m3/h
压力调节范围：-0.04MPa- -0.087 MPa(可调)
吸引压力可按医疗要求小范围减压
吸引站噪声：小于60dB(A)
泵自动启停参数 启动-0.04MPa：停止-0.087MPa（可调）
吸引站排气口细菌不超过：500个/m3
2、6#楼用中心负压吸引站（位置设在6#楼地下一层）
2.1配置如下:
序号 | 设备名称 | 技术参数 | 数量 | 备注 |
医用真空负压机设备包含 | ||||
1 | 干式爪式真空泵 | 抽气量100m3/h/台、功率≤3.0kW（功率仅供参考） | 2台 | 常规单机工作,用量大时双机工作 |
2 | 真空罐 | 1.0m3，材质：碳钢 | 2台 | |
3 | 吸引电控柜 | 双泵联动，PLC控制 | 1台 | |
4 | 细菌过滤器 | 处理量≥100m3/h | 2个 | |
5 | 高温灭菌器 | 处理量≥200m³/h，10KW | 2个 | |
6 | 不锈钢分气缸 | 一进三出，含进出口阀门及仪表组件等 | 1个 | |
2.2吸引站技术参数
吸引站最大抽气量：≥200m3/h
压力调节范围：-0.04MPa- -0.087 MPa(可调)
吸引压力可按医疗要求小范围减压
吸引站噪声：小于60dB(A)
泵自动启停参数 启动-0.04MPa：停止-0.087MPa（可调）
吸引站排气口细菌不超过：500个/m3
3、7#楼用中心负压吸引站（位置设在7#楼地下一层）
3.1配置如下:
序号 | 设备名称 | 技术参数 | 数量 | 备注 |
医用真空负压机设备包含 | ||||
1 | 干式爪式真空泵 | 抽气量200m3/h/台、功率≤5kW（功率仅供参考） | 3台 | 常规双机工作,用量大时三机工作 |
2 | 真空罐 | 2.0m3，材质：碳钢 | 2台 | |
3 | 吸引电控柜 | 三泵联动，PLC控制 | 1台 | |
4 | 细菌过滤器 | 处理量≥400m3/h | 2个 | |
5 | 高温灭菌器 | 处理量≥600m³/h，10KW | 2个 | |
6 | 不锈钢分气缸 | 一进三出，含进出口阀门及仪表组件等 | 1个 | |
3.2吸引站技术参数
吸引站最大抽气量：≥600m3/h
压力调节范围：-0.04MPa- -0.087 MPa(可调)
吸引压力可按医疗要求小范围减压
吸引站噪声：小于60dB(A)
泵自动启停参数 启动-0.04MPa：停止-0.087MPa（可调）
吸引站排气口细菌不超过：500个/m3
4、8#楼用中心负压吸引站（位置设在8#楼一层）
4.1配置如下:
序号 | 设备名称 | 技术参数 | 数量 | 备注 |
医用真空负压机设备包含 | ||||
1 | 干式爪式真空泵 | 抽气量290m3/h/台、功率≤7.5kW（功率仅供参考） | 2台 | 常规单机工作,用量大时双机工作 |
2 | 真空罐 | 2.0m3，材质：碳钢 | 2台 | |
3 | 吸引电控柜 | 双泵联动，PLC控制 | 1台 | |
4 | 细菌过滤器 | 处理量≥300m3/h | 2个 | |
5 | 高温灭菌器 | 处理量≥600m³/h，10KW | 2个 | |
6 | 不锈钢分气缸 | 一进三出，含进出口阀门及仪表组件等 | 1个 | |
4.2吸引站技术参数
吸引站最大抽气量：≥600m3/h
压力调节范围：-0.04MPa- -0.087 MPa(可调)
吸引压力可按医疗要求小范围减压
吸引站噪声：小于60dB(A)
泵自动启停参数 启动-0.04MPa：停止-0.087MPa（可调）
吸引站排气口细菌不超过：500个/m3
5、吸引管道系统
5.1管道材质
本工程吸引管道采用O6Cr19Ni10 不锈钢管。不锈钢管必须符合GB/T14976-2012《流体输送用不锈钢无缝钢管》标准。
5.2管道规格：参照图纸。
5.3管道连接方法技术要求
不锈钢管连接采用标准的不锈钢球头、螺帽、焊咀连接后氩弧焊接连接。整个系统连接均采用金属密封。
5.4管道布置

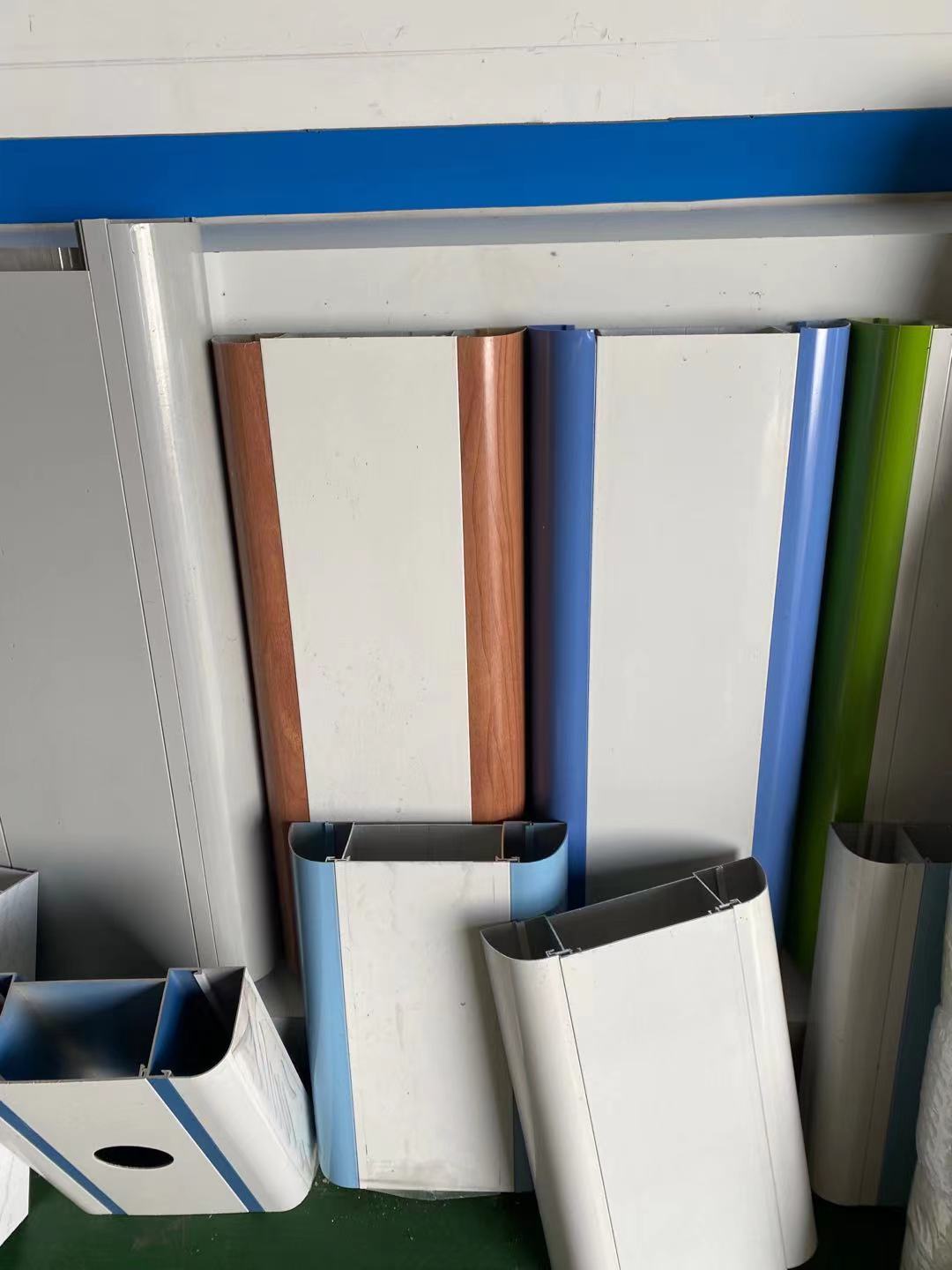

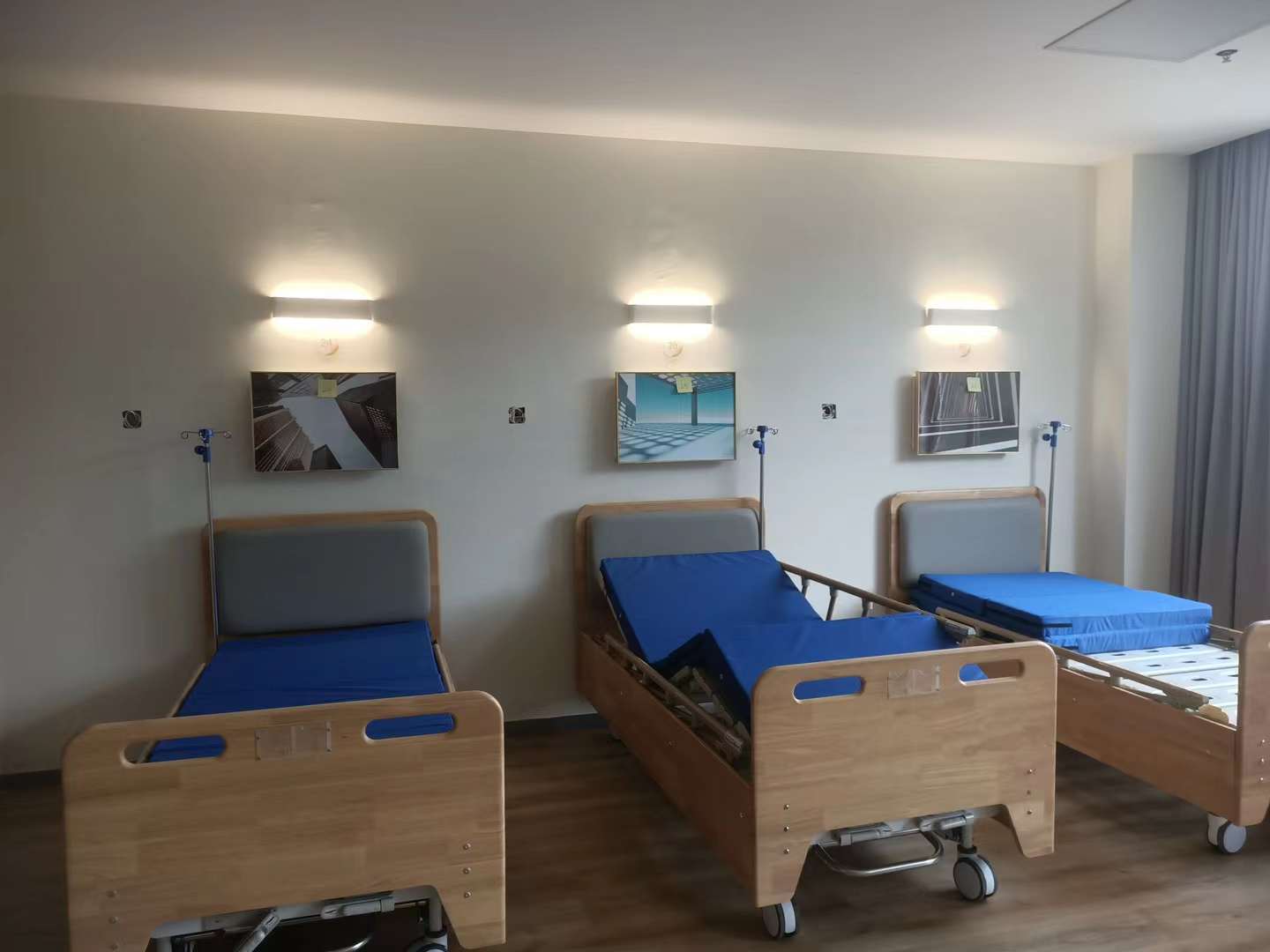

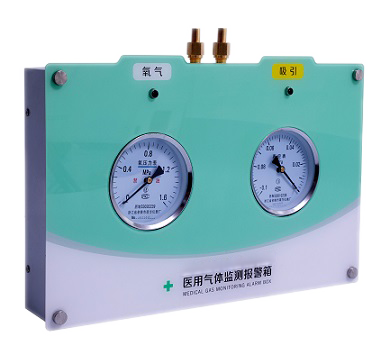

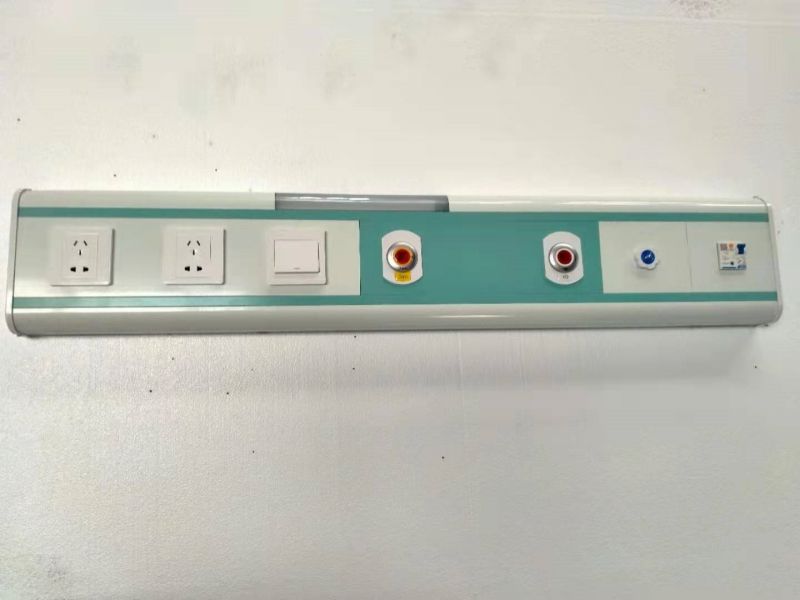

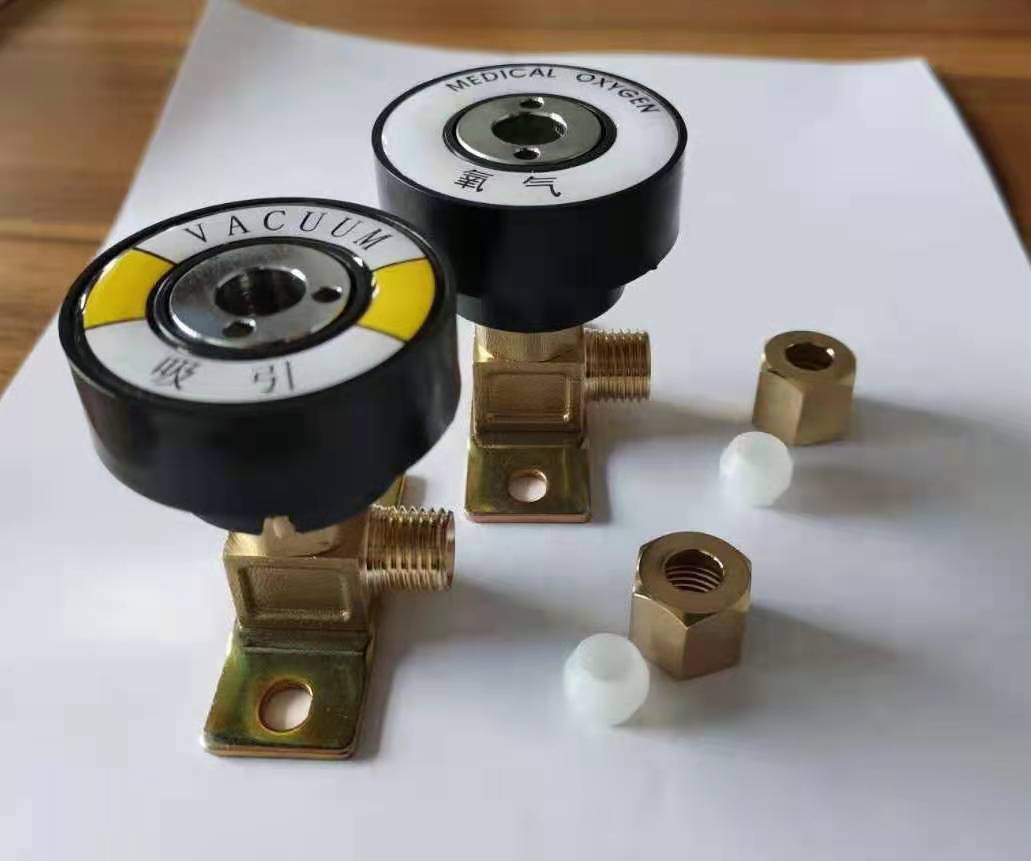

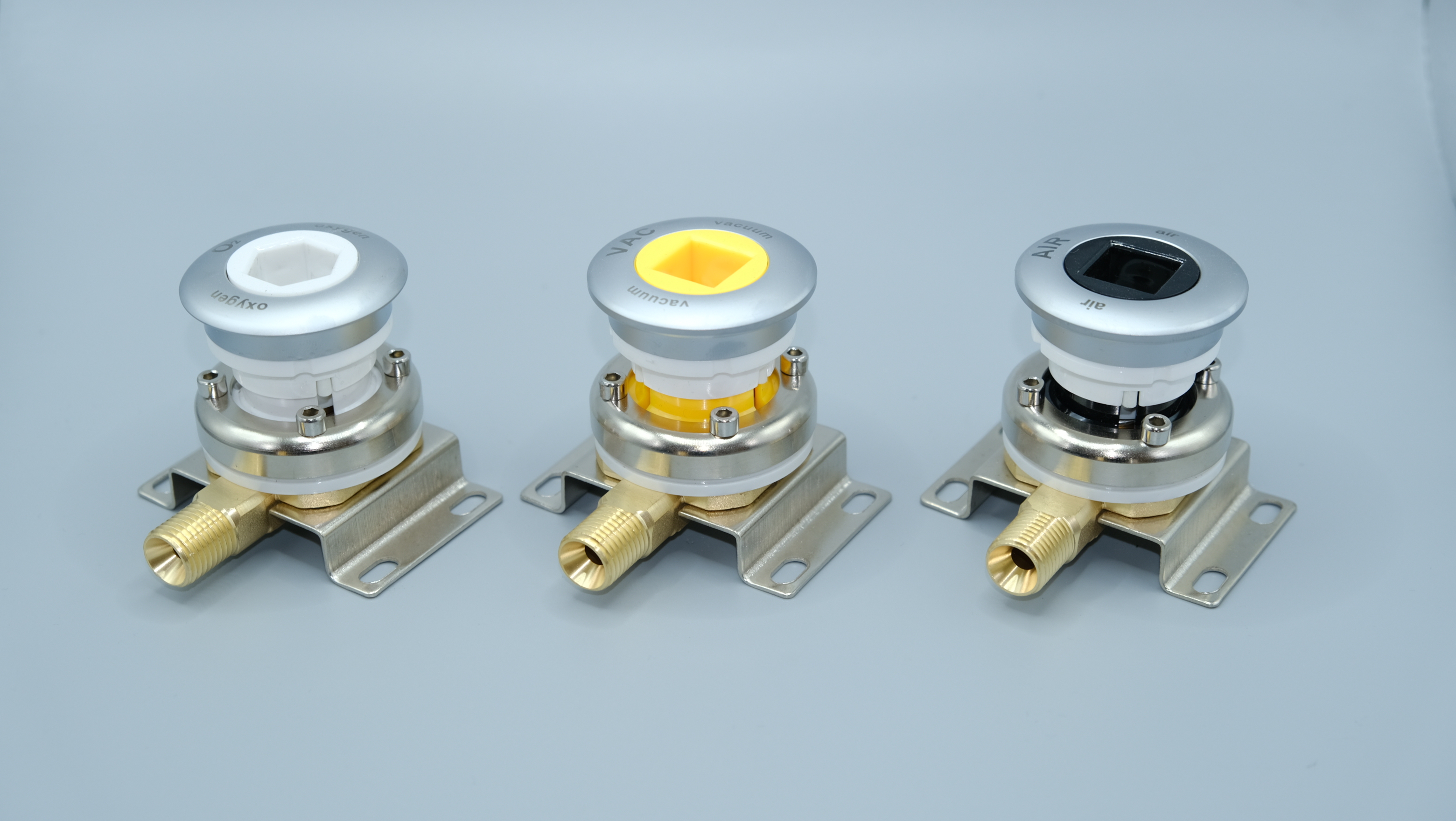

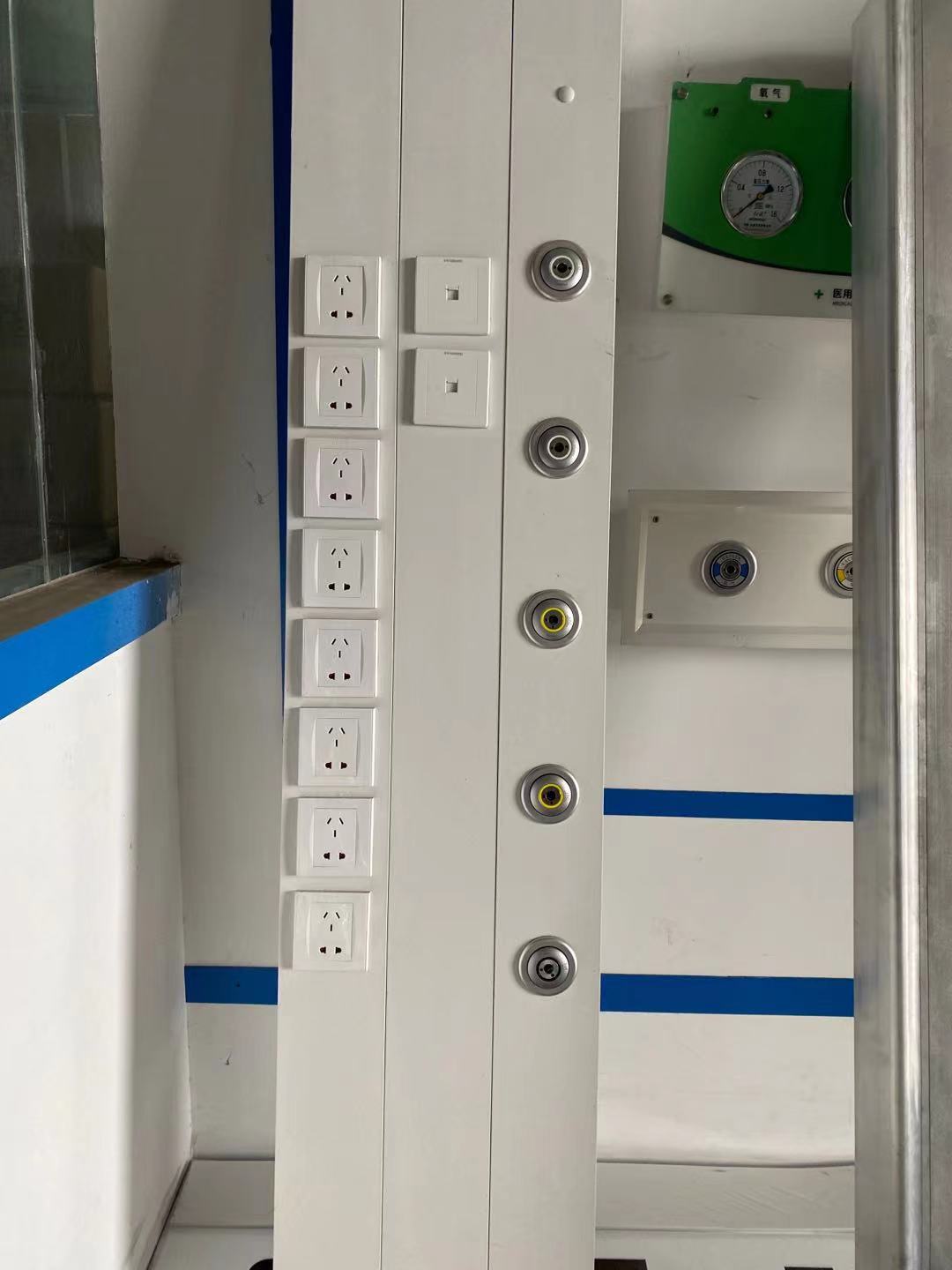

主管道沿地沟敷设或沿走廊墙面架设至大楼管道井，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内。
6、系统压力试验、吹扫技术要求
6.1系统强度试验:吸引管道安装完毕后必须进行强度试验,试验介质为氮气或无油压缩空气,试验压力0.2MPa,试压时间10min,试验结果以发泡剂检验无渗漏为合格。
6.2系统泄漏率试验:吸引管道强度试验合格后必须进行泄漏增压率试验,试验介质为氮气或无油压缩空气,试验压力为管道最高工作压力的, 试压24h，试验结果每小时因泄漏引起的增压率不超过1.0%为合格。
6.3系统吹扫:吸引管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气口无杂质、干净为合格。
7、管道接地：
吸引管道应按相关标准要求进行接地,接地电阻为<10欧姆。
8、吸引系统技术参数：
8.1吸引系统保证管内压力在任何情况下，不能高于环境压力。
8.2工作压力：吸引系统在大气环境下不高于-0.04MPa，不低于-0.087MPa并能在该范围内任意调节。
8.3吸引系统当负压达到0.087MPa时,因泄漏引起的增压率均每小时不超过1.0%。
8.4吸引系统应可靠接地，接地电阻应小于10欧姆。

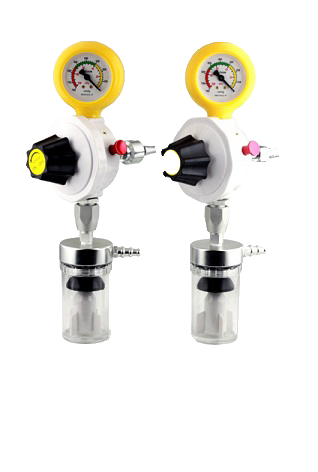

8.5吸引终端抽气速率不低于30L/min。
8.6吸引终端压力：-0.04～ -0.087MPa(可调)。
